Μεταβατικός Pλωρίδα HΘέρμανση SΠηγή Μέθοδος TΘερμική CΑγωγιμότητα μετρητής
Εισαγωγή Οργάνου

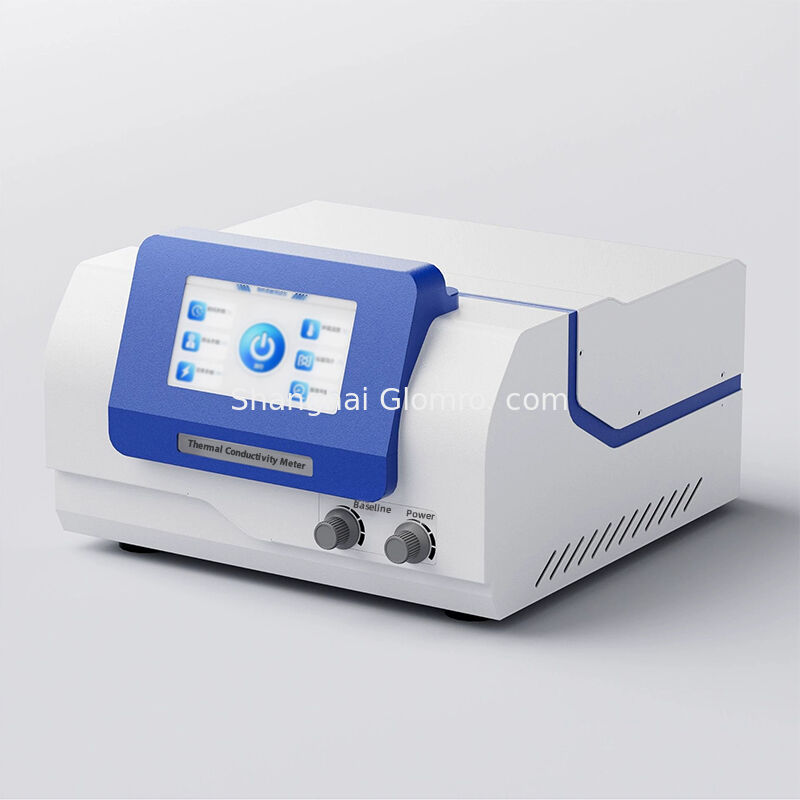

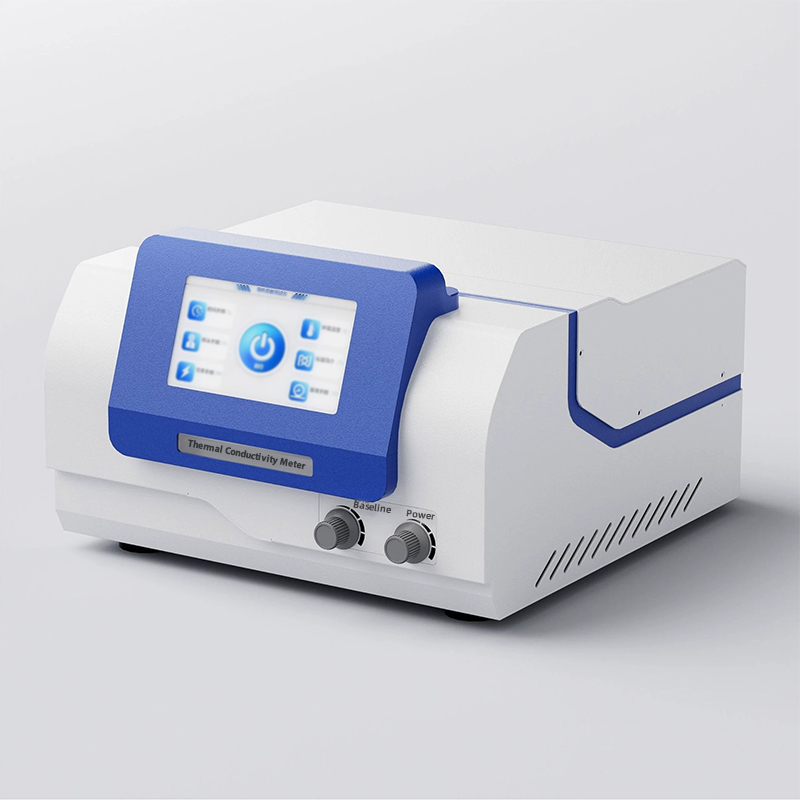

Το BXT-DR-S είναι ένας ελεγκτής θερμικής αγωγιμότητας που αναπτύχθηκε χρησιμοποιώντας τεχνολογία μεταβατικής επίπεδης πηγής θερμότητας (TPS), η οποία μπορεί να χρησιμοποιηθεί για τη δοκιμή της απόδοσης θερμικής αγωγιμότητας διαφόρων τύπων υλικών. Η μέθοδος μεταβατικής επίπεδης πηγής θερμότητας είναι ο τελευταίος τύπος μεθόδου για τη μελέτη της απόδοσης θερμικής αγωγιμότητας, η οποία έχει φέρει τις τεχνικές μέτρησης σε ένα εντελώς νέο επίπεδο. Η ικανότητα γρήγορης και ακριβούς μέτρησης της θερμικής αγωγιμότητας κατά τη μελέτη υλικών παρέχει μεγάλη ευκολία για την παρακολούθηση ποιότητας επιχειρήσεων, την παραγωγή υλικών και την εργαστηριακή έρευνα. Το όργανο είναι εύκολο στη λειτουργία, η μέθοδος είναι απλή και εύκολη στην κατανόηση, και δεν θα προκαλέσει ζημιά στο δοκιμαζόμενο δείγμα.
Αρχή λειτουργίας

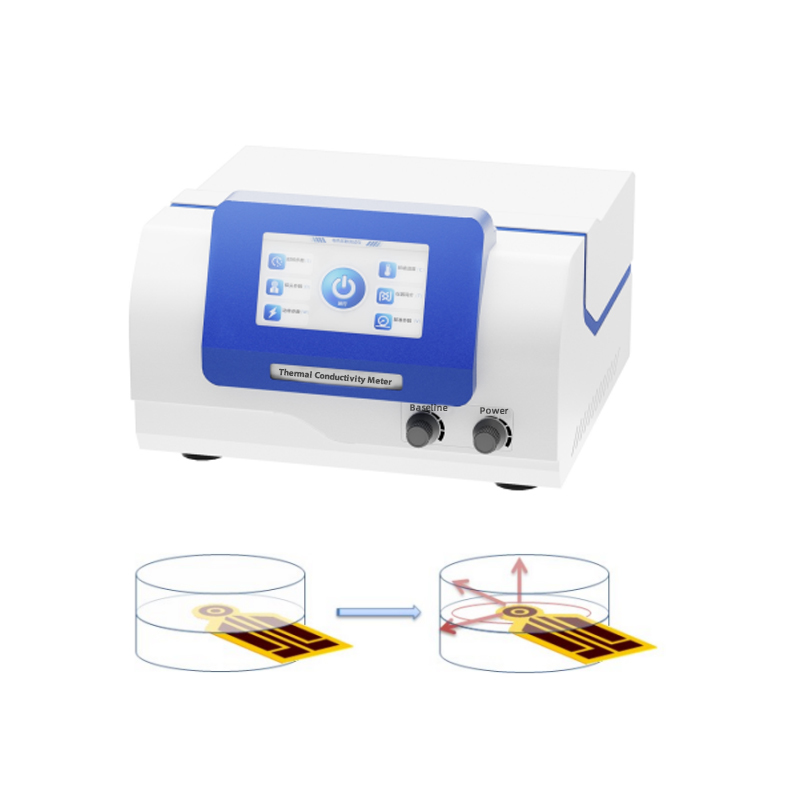

Η τεχνολογία μεταβατικής επίπεδης πηγής θερμότητας (TPS) είναι μια νέα μέθοδος μέτρησης της θερμικής αγωγιμότητας. Η αρχή του προσδιορισμού των θερμικών ιδιοτήτων των υλικών βασίζεται στην μεταβατική απόκριση θερμοκρασίας που παράγεται από μια πηγή θερμότητας σε σχήμα δίσκου με θέρμανση βήματος σε άπειρο μέσο. Χρησιμοποιώντας υλικά θερμικής αντίστασης για τη δημιουργία ενός επίπεδου αισθητήρα που χρησιμεύει τόσο ως πηγή θερμότητας όσο και ως αισθητήρας θερμοκρασίας. Ο συντελεστής θερμικής αντίστασης ενός κράματος σχετίζεται γραμμικά με τη θερμοκρασία και την αντίσταση, πράγμα που σημαίνει ότι κατανοώντας την αλλαγή στην αντίσταση, μπορεί να προσδιοριστεί η απώλεια θερμότητας, αντανακλώντας έτσι τη θερμική αγωγιμότητα του δείγματος. Ο αισθητήρας αυτής της μεθόδου είναι μια συνεχής δομή λεπτού φιλμ διπλής έλικας που σχηματίζεται με χάραξη αγώγιμου κράματος, με διπλή μονωτική προστατευτική στρώση στην εξωτερική στρώση και πολύ λεπτό πάχος, το οποίο δίνει στον αισθητήρα μια ορισμένη μηχανική αντοχή και διατηρεί την ηλεκτρική μόνωση με το δείγμα. Κατά τη διαδικασία δοκιμής, ο αισθητήρας τοποθετείται στο μέσο του δείγματος για δοκιμή. Όταν το ρεύμα διέρχεται από τον αισθητήρα, παράγεται μια ορισμένη αύξηση θερμοκρασίας και η θερμότητα που παράγεται διαχέεται ταυτόχρονα στα δείγματα και στις δύο πλευρές του αισθητήρα. Η ταχύτητα της θερμικής διάχυσης εξαρτάται από τα χαρακτηριστικά θερμικής αγωγιμότητας του υλικού. Καταγράφοντας τη θερμοκρασία και τον χρόνο απόκρισης του αισθητήρα, η θερμική αγωγιμότητα μπορεί να ληφθεί απευθείας από ένα μαθηματικό μοντέλο.
Αντικείμενο δοκιμής
Μέταλλα, κεραμικά, κράματα, μεταλλεύματα, πολυμερή, σύνθετα υλικά, χαρτί, υφάσματα, αφρώδη πλαστικά (θερμομονωτικά υλικά και πλάκες με επίπεδες επιφάνειες), ορυκτοβάμβακας, τσιμεντένιοι τοίχοι, σύνθετες πλάκες ενισχυμένες με γυαλί CRC, πλάκες τσιμέντου πολυστερίνης, σύνθετο σκυρόδεμα, σύνθετες πλάκες πάνελ από γυαλί ενισχυμένο με χάλυβα, πλάκες κηρήθρας από χαρτί, κόλλες, υγρά, σκόνες, κοκκώδη και παχύρρευστα στερεά, κ.λπ., έχουν ένα ευρύ φάσμα αντικειμένων δοκιμής.
Κύρια χαρακτηριστικά
u
Πρότυπα αναφοράς για όργανα ολόκληρου του μηχανήματος: ISO 22007-2
；
0.001-300W/(m*K) Το εύρος δοκιμών είναι ευρύ, η απόδοση δοκιμών είναι σταθερή και βρίσκεται στο κορυφαίο επίπεδο μεταξύ παρόμοιων οργάνων στην Κίνα.Χρόνος μέτρησης
0.001-300W/(m*K) u
0.001-300W/(m*K) u
0.001-300W/(m*K) u
0.001-300W/(m*K) u
0.001-300W/(m*K) u
0.001-300W/(m*K) u
0.001-300W/(m*K) u
0.001-300W/(m*K) u
Το όργανο μπορεί να χρησιμοποιηθεί για τον προσδιορισμό θερμικών ιδιοτήτων όπως στερεά μπλοκ, στερεά πάστας, κοκκώδη στερεά, κόλλες, υγρά, σκόνες, επικαλύψεις, μεμβράνες, μονωτικά υλικά, κ.λπ.
0.001-300W/(m*K) Έξυπνη διεπαφή ανθρώπου-μηχανής, έγχρωμη οθόνη LCD, έλεγχος οθόνης αφής, εύκολη και απλή λειτουργία.
0.001-300W/(m*K) Ισχυρές δυνατότητες επεξεργασίας δεδομένων. Ένα εξαιρετικά αυτοματοποιημένο σύστημα επικοινωνίας δεδομένων υπολογιστή και επεξεργασίας αναφορών.
0.001-300W/(m*K) Εύρος δοκιμής
0.001-300W/(m*K) Μέτρηση της θερμοκρασίας του δείγματος
-20 ℃ -320 ℃ (απαιτείται προαιρετικός εξωτερικός εξοπλισμός ελέγχου θερμοκρασίας)
|
Διάμετρος αισθητήρα
|
Αρ. 1 αισθητήρας 7,5mm; Αρ. 2 αισθητήρας 15mm
|
|
；
Αρ. αισθητήρας 30mm
|
Ακρίβεια
±3%
|
|
Σφάλμα επαναληψιμότητας
|
≤3%Χρόνος μέτρησης5~160s Τροφοδοτικό
|
|
AC 220V
|
Συνολική ισχύς
|
|
﹤
|
500w
|
|
Αύξηση θερμοκρασίας δείγματος
|
﹤
|
|
15℃
|
Ισχύς δείγματος δοκιμής P
|
|
Αρ. 1 ισχύς αισθητήρα 0
|
;
|
|
Αρ. 2 ισχύς αισθητήρα 0
|
Αρ. 3 ισχύς αισθητήρα 0
|
|
|
Προδιαγραφές δείγματοςΜεμονωμένο δείγμα που μετράται από τον αισθητήρα Νο. 1 (15*15*3,75mm)Μεμονωμένο δείγμα που μετράται από τον αισθητήρα Νο. 2 (30*30*7,5mm)
Μεμονωμένο δείγμα που μετράται από τον αισθητήρα Νο. 3 (60*60*2mm)Μέθοδος μεταβατικής επίπεδης πηγής θερμότητας
Σε σύγκριση με άλλες μεθόδους, είναι ταχύτερη, απλούστερη και πιο ολοκληρωμένηΜέθοδος μεταβατικής επίπεδης πηγής θερμότητας
|
|
Μέθοδος λέιζερ
|
Μέθοδος θερμής γραμμής
Μέθοδος προστατευτικής πλάκας
Μέθοδοι μέτρησης
|
|
Μη στάσιμη μέθοδος
Μη στάσιμη μέθοδος
Μη στάσιμη μέθοδος
|
Στάσιμη μέθοδος
Μέτρηση φυσικών ιδιοτήτων Λήψη απευθείας θερμικής αγωγιμότητας και θερμικής διάχυσηςΆμεση λήψη θερμικής διάχυσης και ειδικής θερμότητας, και υπολογισμός της θερμικής αγωγιμότητας από την τιμή πυκνότητας του δείγματος εισόδου
|
|
Λήψη απευθείας θερμικής αγωγιμότητας
|
Λήψη απευθείας θερμικής αγωγιμότητας
|
Εύρος εφαρμογής
|
Στερεό, υγρό, σκόνη, πάστα, κόλλα, κόκκος
|
|
Στερεό
|
Προετοιμασία δείγματος
|
Προετοιμασία δείγματος
|
Προετοιμασία δείγματος
|
Χωρίς ειδικές απαιτήσεις, απλή προετοιμασία δείγματος
|
|
Σύνθετη προετοιμασία δείγματος
|
Απλή προετοιμασία δείγματος με ειδικές απαιτήσεις
|
Μεγάλο μέγεθος δείγματος
|
± 3%, κατά προτίμηση ± 0,5%
|
± 3%, κατά προτίμηση ± 0,5%
|
|
Κατά προτίμηση έως ± 10%
|
Κατά προτίμηση έως ± 5%
Κατά προτίμηση έως ±3%
|
Μη επαφή πηγής θερμότητας
|
Μέτρηση επαφής επίπεδης πηγής θερμότητας, εφόσον η περιορισμένη επιφανειακή επαφή είναι καλή
|
Μη επαφή πηγής θερμότητας
|
|
Πηγή θερμότητας σύρματος, το μοντέλο σύρματος πρέπει να έχει καλή επαφή
|
Τύπος επαφής πηγής θερμότητας, απαιτείται καλή επιφανειακή επαφή
Εύρος θερμικής αγωγιμότητας [w/(m*k)]
0.005-300
|
10-500
|
0.005-10
0.005-5
Χρόνος μέτρησης
|
5-160S
|
|
Λίγα λεπτά
|
Δεκάδες λεπτά
|
Ώρες
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
