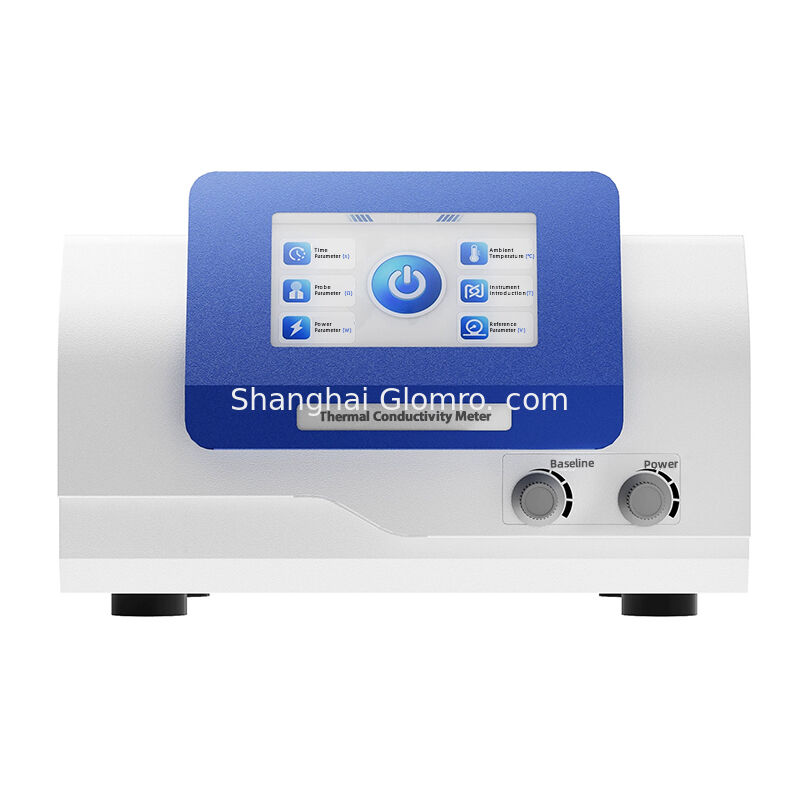

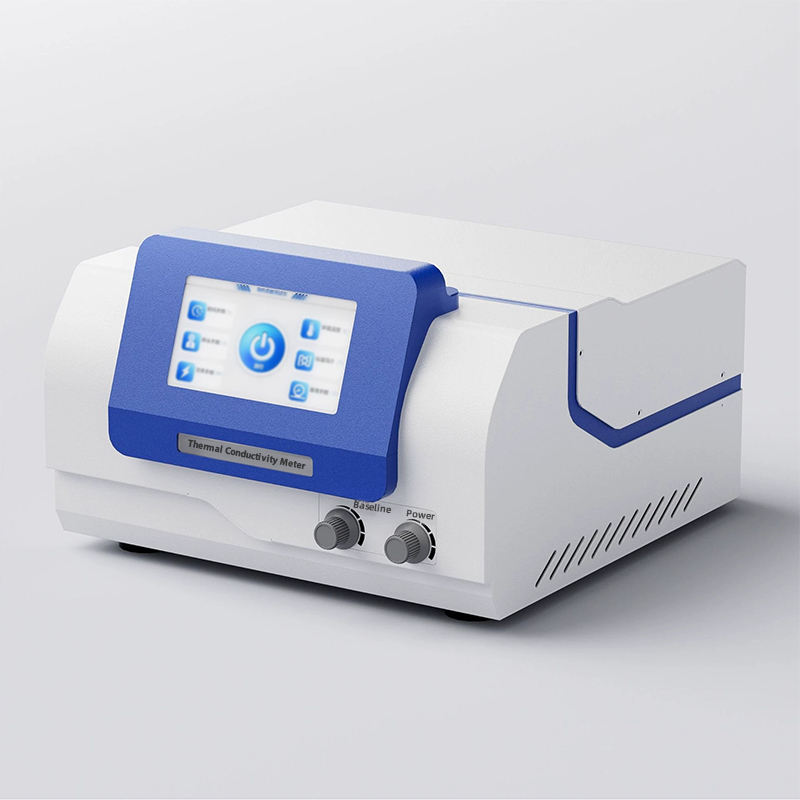

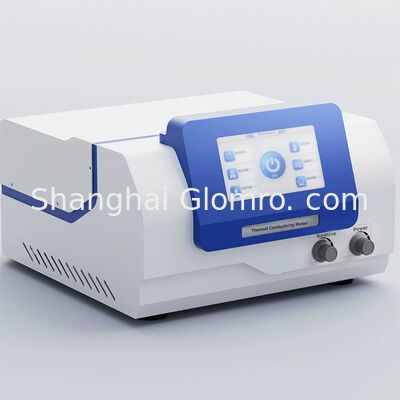

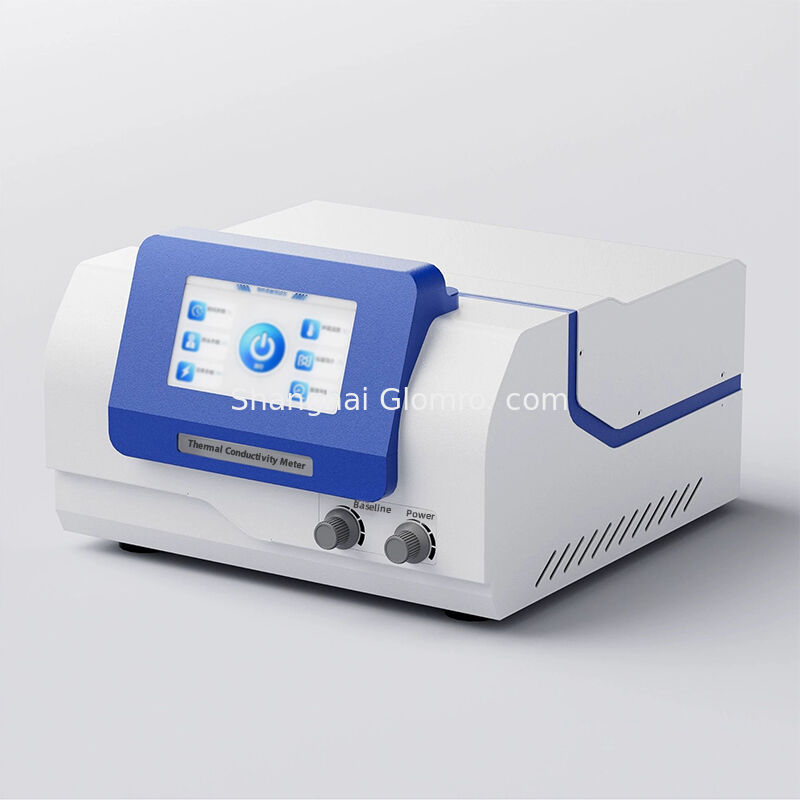

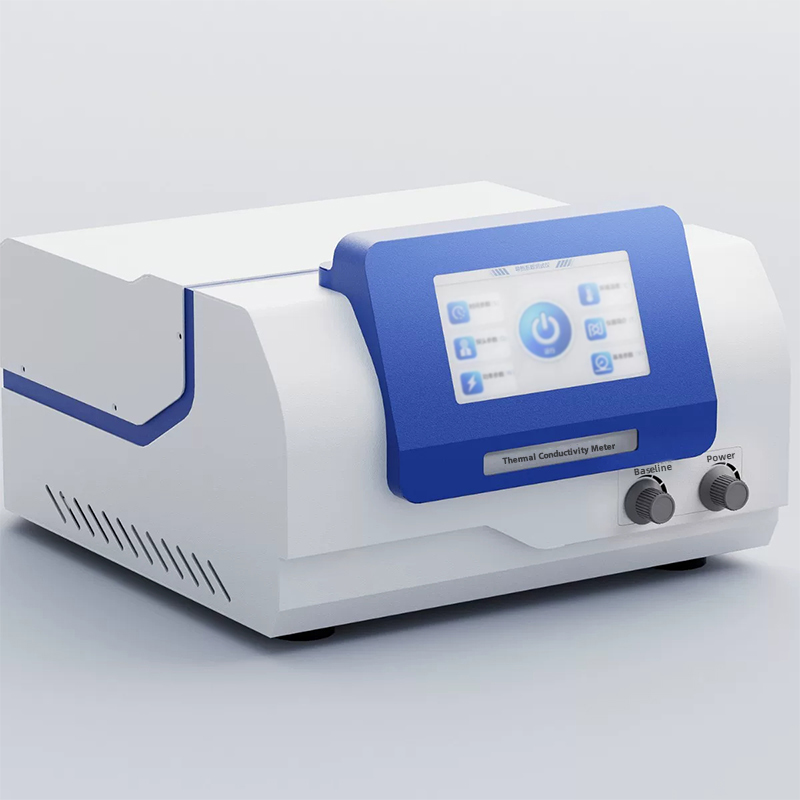

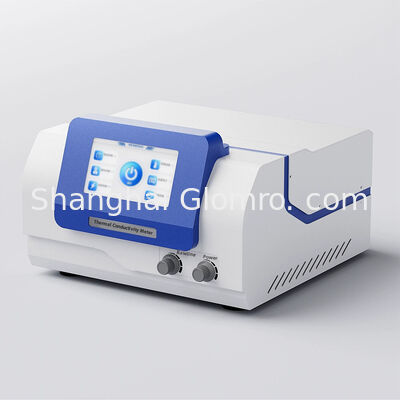

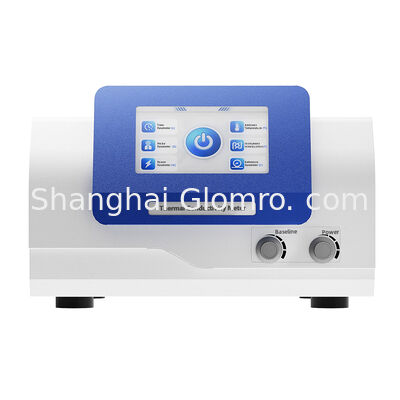

Εισαγωγή του οργάνου

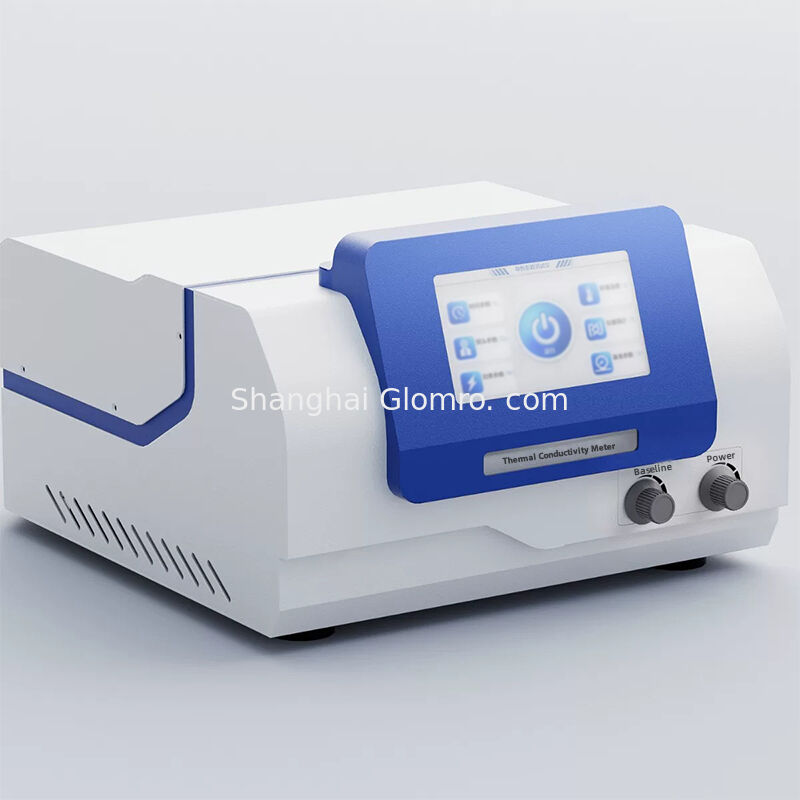

Το BXT-DR-S είναι ένας δοκιμαστής θερμικής αγωγιμότητας που αναπτύχθηκε χρησιμοποιώντας την τεχνολογία μεταβατικής επίπεδης πηγής θερμότητας (TPS), η οποία μπορεί να χρησιμοποιηθεί για τη δοκιμή της θερμικής αγωγιμότητας διαφόρων τύπων υλικών.Η μέθοδος της παροδικής επίπεδης πηγής θερμότητας είναι ο τελευταίος τύπος
Η μέθοδος αυτή έχει οδηγήσει τις μεθόδους μέτρησης σε ένα εντελώς νέο επίπεδο.Η δυνατότητα να μετρηθεί γρήγορα και με ακρίβεια η θερμική αγωγιμότητα κατά τη μελέτη υλικών παρέχει μεγάλη ευκολία για την παρακολούθηση της ποιότητας των επιχειρήσεωνΤο όργανο είναι εύκολο στη λειτουργία, η μέθοδος είναι απλή και εύκολο να κατανοηθεί και δεν θα προκαλέσει βλάβη στο δοκιμαζόμενο δείγμα.
Αρχή λειτουργίας
Η τεχνολογία μεταβατικής επίπεδης πηγής θερμότητας (TPS) είναι μια νέα μέθοδος μέτρησης της θερμικής αγωγιμότητας.Η αρχή προσδιορισμού των θερμικών ιδιοτήτων των υλικών βασίζεται στην ανταπόκριση μεταβατικής θερμοκρασίας που παράγεται από μια πηγή θερμότητας σε σχήμα δίσκου με σταδιακή θέρμανση σε ένα άπειρο μέσοΧρησιμοποιώντας θερμικά ανθεκτικά υλικά για τη δημιουργία ενός επίπεδου ανιχνευτή που χρησιμεύει και ως πηγή θερμότητας και αισθητήρα θερμοκρασίας.Ο συντελεστής θερμικής αντίστασης ενός κράματος σχετίζεται γραμμικά με τη θερμοκρασία και την αντίσταση, πράγμα που σημαίνει ότι με την κατανόηση της αλλαγής της αντίστασης, η θερμική απώλεια μπορεί να προσδιοριστεί, αντανακλώντας έτσι τη θερμική αγωγιμότητα του υλικού.

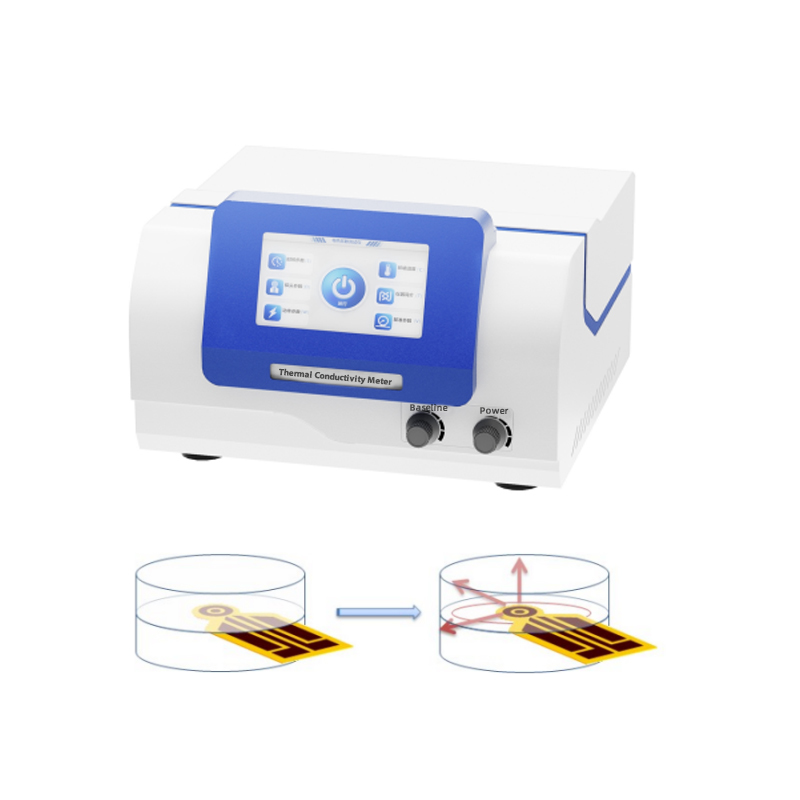

Ο ανιχνευτής αυτής της μεθόδου είναι ένα συνεχές λεπτό φιλμ διπλής έλικας που σχηματίζεται με την χαρακτική του αγωγού κράματος,με διπλά στρώμα μονωτικής προστασίας στο εξωτερικό στρώμα και πολύ λεπτό πάχοςΚατά τη διάρκεια της διαδικασίας δοκιμής, ο ανιχνευτής τοποθετείται στο κέντρο του δείγματος για δοκιμή.Όταν το ρεύμα περνά μέσα από την ανίχνευση, παράγεται μια ορισμένη αύξηση της θερμοκρασίας και η θερμότητα που παράγεται διαχέεται ταυτόχρονα στα δείγματα και στις δύο πλευρές του ανιχνευτή.Η ταχύτητα της θερμικής διάχυσης εξαρτάται από τα χαρακτηριστικά θερμικής αγωγιμότητας του υλικούΜε την καταγραφή της θερμοκρασίας και του χρόνου απόκρισης του ανιχνευτή, η θερμική αγωγιμότητα μπορεί να ληφθεί απευθείας από ένα μαθηματικό μοντέλο.
Αντικείμενο δοκιμής
Μεταλλικά, κεραμικά, κράματα, μετάλλια, πολυμερή, σύνθετα, χαρτί, υφάσματα, αφρωμένα πλαστικά (θερμικά μονωτικά υλικά και πλάκες με επίπεδη επιφάνεια), μεταλλικό μαλλί, τσιμέντο
Πίνακες από υαλοπίνακα, πλακέτες από υαλοπίνακα CRC, πλακέτες από τσιμέντο πολυστυρένιο, σάντουιτς σκυρόδεμα, πλακέτες από υαλοπίνακα, πλακέτες από χαρτί μελιού, κολοειδή, υγρά, σκόνες,Στερεά αλέγματα και πάστες, κλπ., έχουν ένα ευρύ φάσμα αντικειμένων δοκιμής.
Βασικά χαρακτηριστικά
α Πρότυπα αναφοράς για όργανα ολόκληρης μηχανής: ISO 22007-2·
α Το πεδίο δοκιμών είναι ευρύ, οι επιδόσεις δοκιμών είναι σταθερές και είναι στο κορυφαίο επίπεδο μεταξύ παρόμοιων οργάνων στην Κίνα.
α Η άμεση μέτρηση, με ρυθμιζόμενο χρόνο δοκιμής περίπου 5-160 δευτερόλεπτα, μπορεί να μετρήσει γρήγορα και με ακρίβεια τη θερμική αγωγιμότητα, εξοικονομώντας πολύ χρόνο.
α Δεν επηρεάζεται από θερμική αντίσταση επαφής όπως η στατική μέθοδος.
α Δεν απαιτείται ειδική προετοιμασία δείγματος και δεν υπάρχουν ειδικές απαιτήσεις για το σχήμα του δείγματος.Τα στερεά μπλοκ χρειάζονται μόνο μια σχετικά ομαλή επιφάνεια δείγματος και μήκος και πλάτος που είναι τουλάχιστον δύο φορές το διάμετρο του ανιχνευτή;
α Η διενέργεια μη καταστροφικών δοκιμών στα δείγματα σημαίνει ότι μπορούν να επαναχρησιμοποιηθούν·
α Ο ανιχνευτής υιοθετεί δομή διπλής έλικας για το σχεδιασμό, σε συνδυασμό με ειδικό μαθηματικό μοντέλο και χρησιμοποιεί βασικούς αλγόριθμους για την ανάλυση και τον υπολογισμό των δεδομένων που συλλέγονται στον ανιχνευτή·
α Ο σχεδιασμός της δομής του πίνακα δειγματοληψίας είναι έξυπνος, εύκολος στη λειτουργία, κατάλληλος για την τοποθέτηση δειγμάτων διαφορετικού πάχους και απλός και όμορφος ταυτόχρονα.
α Η συλλογή δεδομένων στο ανιχνευτή χρησιμοποιεί εισαγόμενο τσιπ συλλογής δεδομένων
σ, οι οποίες έχουν υψηλή ανάλυση και μπορούν να κάνουν τα αποτελέσματα των δοκιμών πιο ακριβή και αξιόπιστα·
α Το σύστημα ελέγχου του οικοδεσπότη χρησιμοποιεί μικροεπεξεργαστές ARM, οι οποίοι έχουν ταχύτερη ταχύτητα επεξεργασίας από τους παραδοσιακούς μικροεπεξεργαστές, βελτιώνοντας τις δυνατότητες ανάλυσης και επεξεργασίας του συστήματος,και με αποτέλεσμα πιο ακριβή αποτελέσματα υπολογισμού;
α Το όργανο μπορεί να χρησιμοποιηθεί για τον προσδιορισμό θερμικών ιδιοτήτων, όπως στερεών αγκώνων, στερεών πάστες, στερεών κόκκων, κολοειδών, υγρών, σκόνης, επικαλύψεων, ταινιών, μονωτικών υλικών κλπ.
α Ευφυής διεπαφή ανθρώπου-μηχανής, έγχρωμη οθόνη LCD, χειρισμός με οθόνη αφής, εύκολη και απλή λειτουργία.
α Ενίσχυρες δυνατότητες επεξεργασίας δεδομένων.
Τεχνική παράμετρος
|
Πεδίο δοκιμής
|
0.001-300W/(m*K)
|
|
Μέτρηση της θερμοκρασίας
εύρος του δείγματος
|
-20 °C -320 °C
(απαιτείται προαιρετικός εξωτερικός εξοπλισμός ελέγχου θερμοκρασίας)
|
|
Διάμετρος ανίχνευσης
|
Το νούμερο 1 ανιχνευτής 7,5 mm, το νούμερο 2 ανιχνευτής 15 mm·- Όχι, όχι, όχι. ανιχνευτής 30 mm
|
|
Ακριβότητα
|
± 3%
|
|
Λάθος επαναληψιμότητας
|
≤ 3%
|
|
Χρόνος μέτρησης
|
5 ~ 160s
|
|
Ηλεκτρική τροφοδοσία
|
Εναλλακτικός ρεύμα 220V
|
|
Συνολική ισχύς
|
<500w
|
|
Αύξηση θερμοκρασίας δείγματος
|
<15°C
|
|
Δύναμη δοκιμής δείγματος P
|
Δύναμη ανίχνευσης 1 0
Δύναμη ανίχνευσης 2 0
Δύναμη ανίχνευσης 3 0
|
|
Προδιαγραφές δείγματος
|
Ενιαίο δείγμα μετρούμενο με τον ανιχνευτή αριθ. 1 (15*15*3,75 mm)
Ενιαίο δείγμα μετρούμενο με τον ανιχνευτή αριθ. 2 (30*30*7,5 mm)
Ενιαίο δείγμα μετρούμενο με τον ανιχνευτή αριθ. 3 (60*60*2mm)
|
|
Σημείωση: Ο ανιχνευτής 1 μετρά λεπτά υλικά χαμηλής αγωγιμότητας, ο ανιχνευτής 2 είναι ένας συμβατικός καθολικός ανιχνευτής,
και το ανιχνευτή 3 μετρά υλικά υψηλής αγωγιμότητας με υψηλή θερμική αγωγιμότητα.
το δοκιμαζόμενο δείγμα είναι λεία, επίπεδα και κολλώδης, το δείγμα μπορεί να στοιβάζεται.
|
Σε σύγκριση με άλλες μεθόδους, είναι ταχύτερη
, πιο απλό, και περισσότερο γολοκληρωτικό
|
|
Μέθοδος μεταβατικής επίπεδης πηγής θερμότητας
|
Μέθοδος λέιζερ
|
Μέθοδος "κατευθυντήριας γραμμής"
|
Μέθοδος πλάκας προστασίας
|
|
Μέθοδοι μέτρησης
|
Μη σταθερή μέθοδος
|
Μη σταθερή μέθοδος
|
Μη σταθερή μέθοδος
|
Μέθοδος σταθερής κατάστασης
|
|
Μέτρηση φυσικών ιδιοτήτων
|
Πάρτε θερμική αγωγιμότητα και θερμική διάχυση απευθείας
|
Η θερμική διάχυση και η ειδική θερμότητα λαμβάνονται άμεσα και υπολογίζεται η θερμική αγωγιμότητα από την τιμή πυκνότητας δείγματος εισόδου.
|
Πάρτε θερμική αγωγιμότητα απευθείας
|
Πάρτε θερμική αγωγιμότητα απευθείας
|
|
Πεδίο εφαρμογής
|
Σκληρό, υγρό,
σκόνη, πάστα, κολλοειδή, κόκκους
|
Στερεά
|
Σκληρό, υγρό
|
Στερεά
|
|
Προετοιμασία δείγματος
|
Δεν είναι κάτι ιδιαίτερο.
απαιτήσεις, απλό δείγμα
προετοιμασία
|
Σύνθετη προετοιμασία δειγμάτων
|
Απλό δείγμα
παρασκευή με
ειδικές απαιτήσεις
|
Μεγάλο μέγεθος δείγματος
|
|
Ακριβότητα μέτρησης
|
± 3%, κατά προτίμηση ± 0,5%
|
Προτιμώ upσε ± 10%
|
Κατά προτίμηση έως ± 5%
|
Κατά προτίμηση έως ± 3%
|
|
Φυσικό μοντέλο
|
Μέτρηση επαφής με επίπεδη πηγή θερμότητας, εφόσον η περιορισμένη επαφή με την επιφάνεια είναι καλή
|
Πηγή θερμότητας χωρίς επαφή
|
Πηγή θερμότητας καλωδίου, το μοντέλο καλωδίου πρέπει να είναι σε καλή επαφή
|
Τύπος επαφής με πηγή θερμότητας, χρειάζεται καλή επαφή με την επιφάνεια
|
|
Πεδίο θερμικής αγωγιμότητας[w/(m*k]
|
0.005-300
|
10 - 500
|
0.005-10
|
0.005-5
|
|
Μχρόνο εγγύησης
|
5-160S
|
Λίγα λεπτά.
|
Δεκάδες λεπτά.
|
Αριθμός ωρών
|
