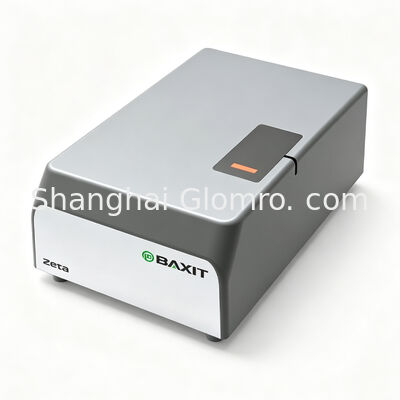

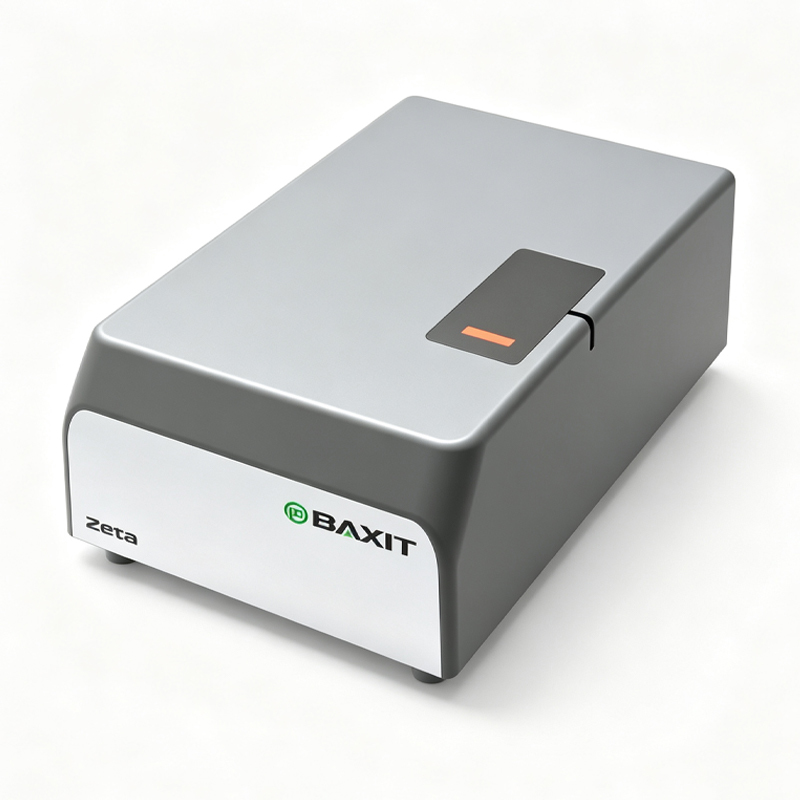

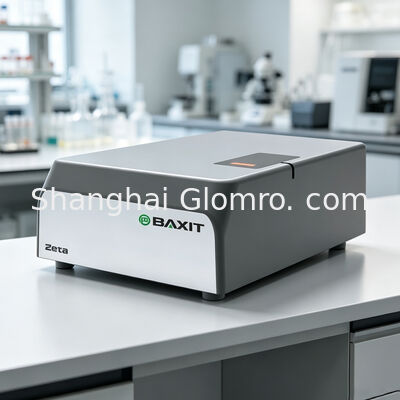

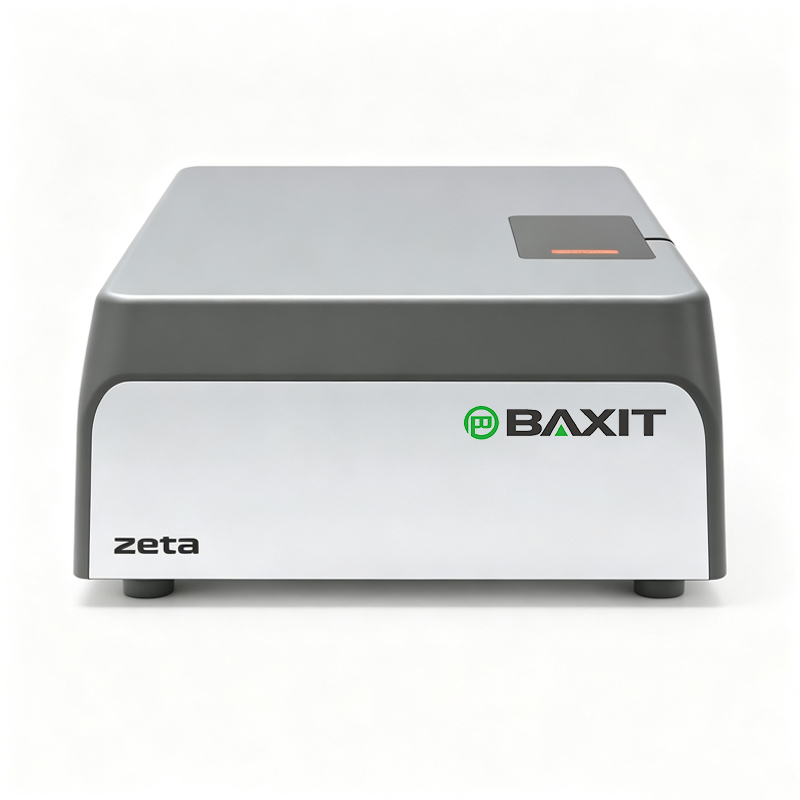

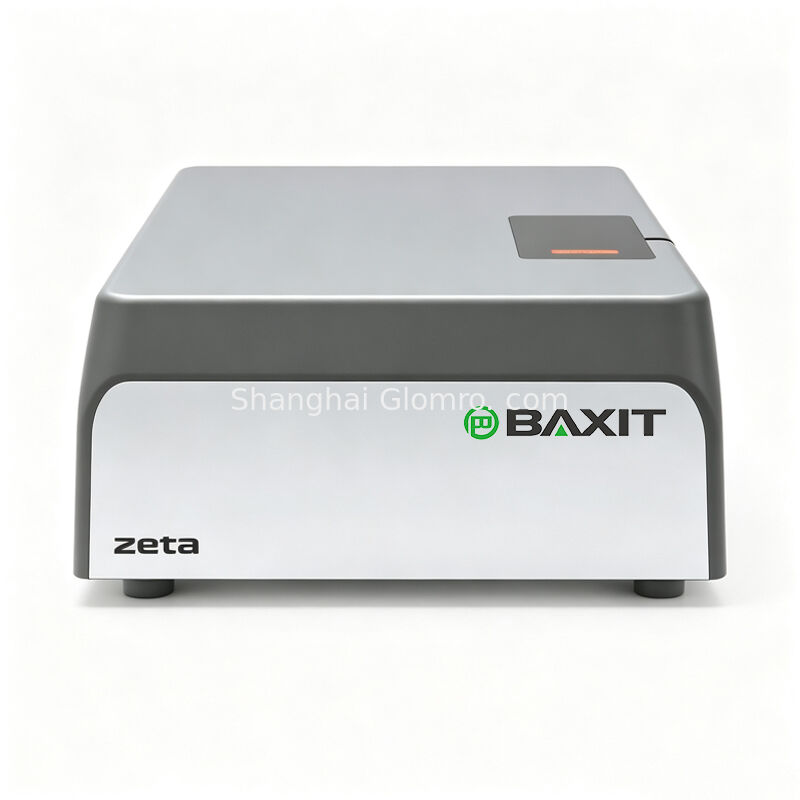

Nano Size και Zeta Potential Analyzer
Εισαγωγή οργάνου
Ο αναλυτής μεγέθους νανοσωματιδίων και δυναμικού Zeta είναι το πιο πρόσφατο ολοκληρωμένο όργανο ανάλυσης που συνδυάζει τη δοκιμή μεγέθους νανοσωματιδίων και τη δοκιμή δυναμικού Zeta. Χρησιμοποιεί την αρχή δυναμικής σκέδασης φωτός (DLS) μετρώντας το σήμα διακύμανσης της έντασης σκεδαζόμενου φωτός που δημιουργείται από την κίνηση Brown των σωματιδίων στο δείγμα και λαμβάνοντας τη συνάρτηση αυτοσυσχέτισης μέσω του ψηφιακού συσχετιστή για την ανάλυση του συντελεστή διάχυσης των σωματιδίων. Το μέγεθος και η κατανομή των σωματιδίων υπολογίζονται με βάση την εξίσωση Stokes-Einstein. Η ηλεκτροφορητική κινητικότητα των σωματιδίων προσδιορίστηκε με δοκιμή της μετατόπισης συχνότητας του φωτός που σκεδάζεται από τα σωματίδια κάτω από ένα εφαρμοσμένο ηλεκτρικό πεδίο χρησιμοποιώντας την τεχνική ηλεκτροφορητικής σκέδασης φωτός (ELS) και το δυναμικό Ζήτα και η κατανομή των σωματιδίων υπολογίστηκαν σύμφωνα με την εξίσωση Henry. Η τεχνική στατικής σκέδασης φωτός (SLS) χρησιμοποιήθηκε για τη μέτρηση της μέσης έντασης σκεδαζόμενου φωτός σε διαφορετικές συγκεντρώσεις της τυπικής ουσίας και του δείγματος, για τον υπολογισμό της αναλογίας Rayleigh σε κάθε συγκέντρωση και για τη χάραξη της καμπύλης Debye για να ληφθεί το μοριακό βάρος και ο δεύτερος συντελεστής Vili πρωτεϊνών και πολυμερών.
Σχηματικό διάγραμμα μεγέθους νανοσωματιδίων και δοκιμή δυναμικού
Κύρια Χαρακτηριστικά
1. Οπτική διαδρομή δοκιμής όλων των ινών για υψηλή ευαισθησία
Η δοκιμαστική οπτική διαδρομή που έχει κατασκευαστεί με ένα υψηλής απόδοσης λέιζερ ημιαγωγών συζευγμένων με ίνες χαμηλού θορύβου και ένα σύστημα λήψης φωτός δυναμικής σκέδασης όλων των ινών, με χρήση φωτοπολλαπλασιαστή HAMAMASTU υψηλής ευαισθησίας (PMT) ως φωτοανιχνευτή, δίνει σε ολόκληρο το σύστημα δοκιμής εξαιρετικά υψηλή ευαισθησία και ευαισθησία για δοκιμή υψηλής ευαισθησίας και σήματος. ανάλυση
2,Η επαλήθευση βαθμονόμησης πλήρους εύρους διασφαλίζει την ακρίβεια της δοκιμής
Η επαλήθευση βαθμονόμησης πραγματοποιείται σε όλο το εύρος χρησιμοποιώντας πολλαπλά εθνικά υλικά αναφοράς μεγέθους σωματιδίων, με σφάλματα ακρίβειας δοκιμής όλα μικρότερα από 1% (υψηλότερα από τις απαιτήσεις του εθνικού προτύπου GB/T29022-2021/ISO22412:2017).
3 Έλεγχος σταθερής θερμοκρασίας υψηλής ακρίβειας διασφαλίζει τη σταθερότητα της δοκιμής
Το λέιζερ ημιαγωγών με τεχνολογία αυτόματης σταθερής θερμοκρασίας εξασφαλίζει σταθερή και αξιόπιστη έξοδο λέιζερ. Το υψηλής ακρίβειας σύστημα ελέγχου σταθερής θερμοκρασίας διατηρεί το δείγμα που δοκιμάζεται στην κυψέλη δείγματος σε σταθερή θερμοκρασία καθ' όλη τη διάρκεια της δοκιμής, αποφεύγοντας τις αποκλίσεις της δοκιμής που προκαλούνται από αλλαγές στο μέσο ιξώδες και την ταχύτητα κίνησης Brown σωματιδίων λόγω διακυμάνσεων θερμοκρασίας, διασφαλίζοντας έτσι την αξιοπιστία και τη σταθερότητα των αποτελεσμάτων της δοκιμής.
|
Αριθμός δοκιμών
|
Μέση τιμή δοκιμής μεγέθους σωματιδίων
|
|
Νο. 1
|
15,89 nm
|
|
Νο.2
|
16,08 nm
|
|
Νο. 3
|
16,01 nm
|
|
Νο.4
|
16,14 nm
|
|
Νο.5
|
16,19 nm
|
|
Νο. 6
|
16,11 nm
|
|
Μέσος
|
16,07 nm
|
|
Τυπική απόκλιση
|
0,11 nm
|
|
Σφάλμα επαναληψιμότητας
|
0,66%
|
4 Ψηφιακός συσχετιστής υψηλής ταχύτητας για υψηλή ανάλυση
Ο αυτοαναπτύχθηκε ψηφιακός συσχετιστής υψηλής ταχύτητας, ως βασικό στοιχείο για την επεξεργασία σήματος, συλλέγει δυναμική ένταση διάσπαρτου φωτός σε υψηλή ταχύτητα σε πραγματικό χρόνο και εκτελεί λειτουργίες αυτοσυσχέτισης. Έχει τη δυνατότητα να αναγνωρίζει ανάλυση σήματος 6ns, ταχύτητα επεξεργασίας δεδομένων 100 megabit και γραμμικό δυναμικό εύρος πάνω από 1011, διασφαλίζοντας την ακεραιότητα της καμπύλης αυτοσυσχέτισης σωματιδίων διαφορετικών μεγεθών σε όλο το εύρος.
5. Η μέθοδος ανάλυσης συνημιτονοειδούς προσαρμογής επιτρέπει την ταχεία δοκιμή
Η κίνηση των σωματιδίων, που οδηγείται από ένα εφαρμοσμένο ηλεκτρικό πεδίο, περιλαμβάνει κατευθυντική ηλεκτροφορητική κίνηση και ακανόνιστη κίνηση Brown. Επομένως, η συνάρτηση αυτοσυσχέτισης που λαμβάνεται με την ανίχνευση της σκεδαζόμενης έντασης φωτός είναι η υπέρθεση των σημάτων της διάχυσης των σωματιδίων και της ηλεκτροφορητικής κίνησης. Η μέθοδος ανάλυσης προσαρμογής συνημιτόνου μπορεί να αποκτήσει αποτελεσματικά το σήμα μετατόπισης συχνότητας Doppler που προκαλείται από την ηλεκτροφορητική κίνηση στη συνάρτηση αυτοσυσχέτισης σε σύντομο χρονικό διάστημα, εξαλείφοντας την επίδραση της κίνησης Brown. Για την επίτευξη ταχείας δοκιμής δυναμικού Zeta, ενώ μειώνεται η πόλωση των ηλεκτροδίων και αυξάνεται η διάρκεια ζωής της κυψέλης δείγματος δυναμικού Zeta.
Πεδίο εφαρμογής:
Χρησιμοποιείται ευρέως για τη δοκιμή του μεγέθους των σωματιδίων, του δυναμικού Zeta και του μοριακού βάρους δειγμάτων, όπως οργανικά ή ανόργανα νανογαλακτώματα, σκόνες, πολυμερή, μικκύλια, ιικά αντισώματα κ.λπ. τον έλεγχο του κόστους παραγωγής και την κρίση της σταθερότητας των συστημάτων διασποράς και της τάσης συσσωμάτωσης σωματιδίων.
Πλεονέκτημα προϊόντος
² Συσχετιστής υψηλού ρυθμού, υψηλής ευαισθησίας
² Σωλήνας φωτοπολλαπλασιαστή Hamamatsu High Sensitivity από την Ιαπωνία
² Δομή κυκλοφορίας διπλής ροής αέρα
² Πλήρες τροφοδοτικό DC
² Ιαπωνικό Opnex λέιζερ σταθερής θερμοκρασίας και ισχύος
Τεχνικές παράμετροι και λεπτομερής διαμόρφωση του αναλυτή μεγέθους νανοσωματιδίων φωτοσυσχετισμένου BXT-N9-D
| Μοντέλο |
BXT-Ν9-Δ
|
| Αρχές δοκιμής |
Δυναμική σκέδαση φωτός (DLS), ηλεκτροφορητική σκέδαση φωτός (ELS), στατική σκέδαση φωτός (SLS), φασματοσκοπία συσχέτισης φωτονίων (PCS)
|
| Επιβολή προτύπων |
GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996
GB/T 32671.2-2019/ISO 13309-2:2012
|
| Παράμετροι δοκιμής |
Μέγεθος σωματιδίων, δυναμικό ζήτα, μοριακό βάρος, δεύτερος συντελεστής Vili
|
| Μέγεθος σωματιδίων |
Γωνία Σκέδασης |
90° |
| Εύρος δοκιμής |
0,5 nm-10.000 nm |
| Σφάλμα ακρίβειας |
±1% (ανιχνεύσιμο υλικό αναφοράς NIS) |
| Σφάλμα επαναληψιμότητας |
±1% (ανιχνεύσιμο υλικό αναφοράς NIS) |
| Εύρος συγκέντρωσης |
0,1 mg/ml-40% w/v* |
| Δοκιμή τάσης |
Τάσεις θερμοκρασίας, τάσεις χρόνου |
| Δείγμα κελιού (προαιρετικό) |
Κουβέτες πολυστυρενίου 4ml, γυάλινες κυβέτες χαλαζία 4ml, μικροκυβέτες 40μl |
| Ζήτα δυναμικό |
Γωνία Σκέδασης |
12° |
| Δυναμικό εύρος Zeta |
Δεν υπάρχουν πραγματικά όρια |
| Εύρος ηλεκτροφορητικής κινητικότητας |
>+20μm·cm/V·s / <-20μm·cm/V·s |
| Εύρος αγωγιμότητας |
0-270 mS/cm* |
| Μια σειρά μεγεθών σωματιδίων κατάλληλα για δοκιμή |
1 nm - 120μm * |
| Ηλεκτρόδιο |
Τριχοειδές ηλεκτρόδιο σχήματος U |
| Μοριακό βάρος |
Εύρος μέτρησης |
340 Da - 2×107Da* |
Παράμετροι Συστήματος
|
Πηγή φωτός |
Λέιζερ στερεάς κατάστασης υψηλής απόδοσης, λ = 532 nm, P = 30 mW |
| Το φως δίνει έμφαση στο εύρος των κόμβων |
0-100% αυτόματη προσαρμογή |
| Ανιχνευτής |
Σωλήνας φωτοπολλαπλασιαστή (PMT) |
| Συσχετιστής |
512 φυσικά κανάλια, χρόνος δειγματοληψίας 0,1us - 1ms δυναμικά ρυθμιζόμενο |
| Εύρος ελέγχου θερμοκρασίας |
5℃ έως 90℃ |
| Ακρίβεια ελέγχου θερμοκρασίας |
Συν ή πλην 0,1℃ |
| Τροφοδοτικό λειτουργίας |
AC 100V-240V @ 50Hz-60Hz, DC 12V/10A |
| Περιβαλλοντικές απαιτήσεις |
5-45℃, 10% - 85% σχετική υγρασία (χωρίς συμπύκνωση) |
| Διαστάσεις εμφάνισης |
650mm×410mm×200mm |
| Συνολικό βάρος |
20 κιλά |
| Σημείωση: * Σχετίζεται με το δείγμα και την επιλογή |
