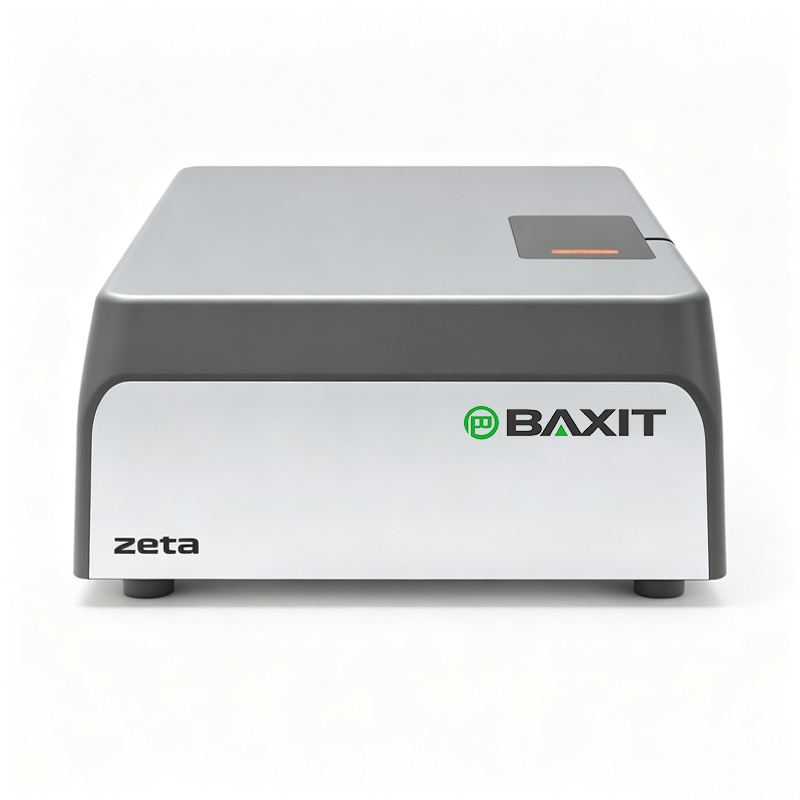

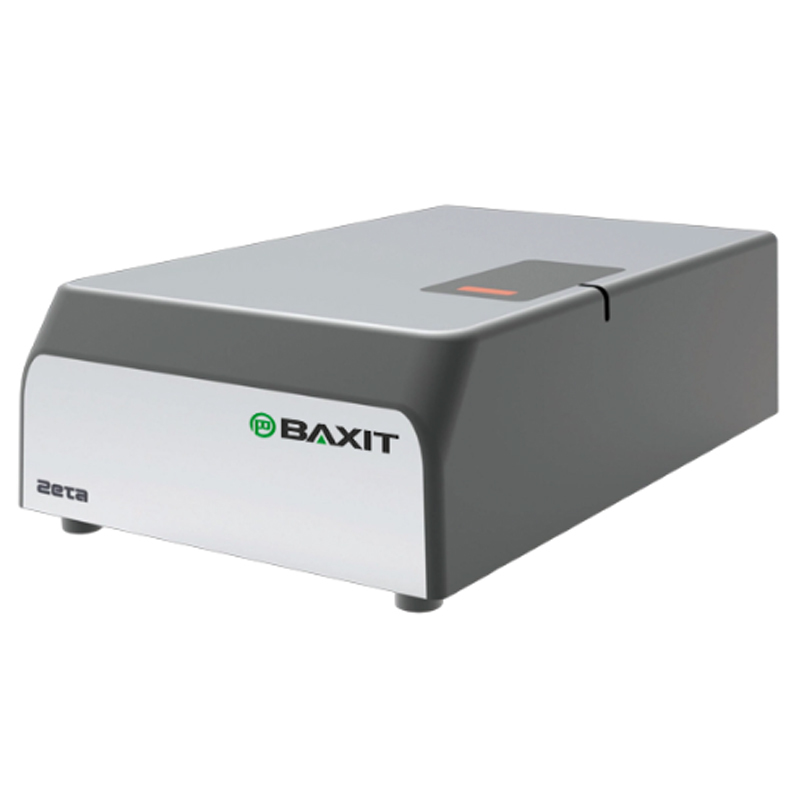

Αναλυτής μεγέθους νανοσωματιδίων και δυναμικού Ζήτα
Εισαγωγή Οργάνου
Ο αναλυτής μεγέθους νανοσωματιδίων και δυναμικού Ζήτα είναι το τελευταίο μας ολοκληρωμένο όργανο ανάλυσης που συνδυάζει τη μέτρηση μεγέθους νανοσωματιδίων και τη μέτρηση δυναμικού Ζήτα. Χρησιμοποιεί την αρχή της δυναμικής σκέδασης φωτός (DLS) μετρώντας το σήμα διακύμανσης της έντασης του σκεδαζόμενου φωτός που παράγεται από την κίνηση Brown των σωματιδίων στο δείγμα και λαμβάνοντας τη συνάρτηση αυτοσυσχέτισης μέσω του ψηφιακού συσχετιστή για την ανάλυση του συντελεστή διάχυσης των σωματιδίων. Το μέγεθος και η κατανομή των σωματιδίων υπολογίζονται με βάση την εξίσωση Stokes-Einstein. Η ηλεκτροφορητική κινητικότητα των σωματιδίων προσδιορίστηκε μετρώντας τη μετατόπιση συχνότητας του φωτός που σκεδάζεται από τα σωματίδια υπό την επίδραση ενός εφαρμοζόμενου ηλεκτρικού πεδίου χρησιμοποιώντας την τεχνική ηλεκτροφορητικής σκέδασης φωτός (ELS), και το δυναμικό Ζήτα και η κατανομή των σωματιδίων υπολογίστηκαν σύμφωνα με την εξίσωση Henry. Η τεχνική στατικής σκέδασης φωτός (SLS) χρησιμοποιήθηκε για τη μέτρηση της μέσης έντασης του σκεδαζόμενου φωτός σε διαφορετικές συγκεντρώσεις της πρότυπης ουσίας και του δείγματος, τον υπολογισμό του λόγου Rayleigh σε κάθε συγκέντρωση και τη σχεδίαση της καμπύλης Debye για τη λήψη του μοριακού βάρους και του δεύτερου συντελεστή Vili πρωτεϊνών και πολυμερών.

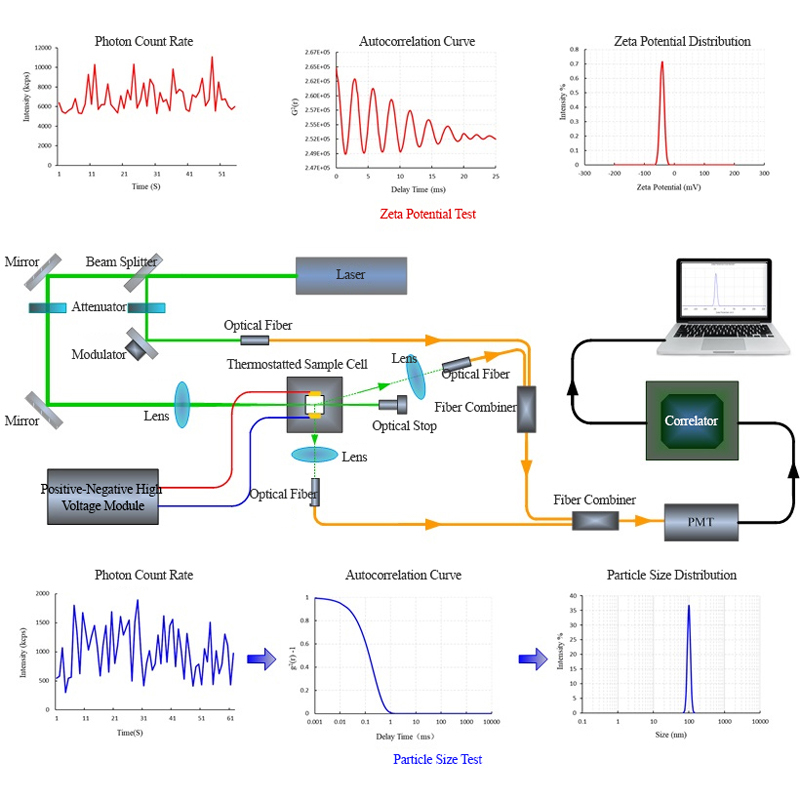

Σχηματικό διάγραμμα μέτρησης μεγέθους νανοσωματιδίων και δυναμικού
Κύρια Χαρακτηριστικά
1. Οπτική διαδρομή δοκιμής πλήρως οπτικής ίνας για υψηλή ευαισθησία
Η οπτική διαδρομή δοκιμής κατασκευασμένη με ημιαγωγό λέιζερ υψηλής απόδοσης χαμηλού θορύβου συνδεδεμένο με οπτική ίνα και σύστημα λήψης δυναμικού σκεδαζόμενου φωτός πλήρως οπτικής ίνας, χρησιμοποιώντας φωτοπολλαπλασιαστή (PMT) HAMAMASTU χαμηλού σκοτεινού μετρητή, υψηλής ευαισθησίας ως φωτοανιχνευτή, προσδίδει σε ολόκληρο το σύστημα δοκιμής εξαιρετικά υψηλή ευαισθησία και λόγο σήματος προς θόρυβο, θέτοντας τις βάσεις για την ακρίβεια δοκιμής και την υψηλή ανάλυση.
2,Επαλήθευση βαθμονόμησης πλήρους εύρους διασφαλίζει την ακρίβεια δοκιμής
Η επαλήθευση βαθμονόμησης πραγματοποιείται σε όλο το εύρος χρησιμοποιώντας πολλαπλά εθνικά υλικά αναφοράς μεγέθους σωματιδίων, με σφάλματα ακρίβειας δοκιμής όλα κάτω του 1% (υψηλότερα από τις απαιτήσεις του εθνικού προτύπου GB/T29022-2021/ISO22412:2017).
3 Έλεγχος σταθερής θερμοκρασίας υψηλής ακρίβειας διασφαλίζει τη σταθερότητα δοκιμής
Το ημιαγωγό λέιζερ με τεχνολογία αυτόματης σταθερής θερμοκρασίας διασφαλίζει σταθερή και αξιόπιστη έξοδο λέιζερ. Το σύστημα ελέγχου σταθερής θερμοκρασίας υψηλής ακρίβειας διατηρεί το δείγμα που δοκιμάζεται στο κυψελίδιο δείγματος σε σταθερή θερμοκρασία καθ' όλη τη διάρκεια της διαδικασίας δοκιμής, αποφεύγοντας αποκλίσεις δοκιμής που οφείλονται σε αλλαγές στο ιξώδες του μέσου και στην ταχύτητα κίνησης Brown των σωματιδίων λόγω μεταβολών της θερμοκρασίας, διασφαλίζοντας έτσι την αξιοπιστία και τη σταθερότητα των αποτελεσμάτων δοκιμής.
|
Αριθμός δοκιμών
|
Μέση τιμή δοκιμής μεγέθους σωματιδίων
|
|
Αρ.1
|
15,89 nm
|
|
Αρ.2
|
16,08 nm
|
|
Αρ.3
|
16,01 nm
|
|
Αρ.4
|
16,14 nm
|
|
Αρ.5
|
16,19 nm
|
|
Αρ.6
|
16,11 nm
|
|
Μέσος όρος
|
16,07 nm
|
|
Τυπική απόκλιση
|
0,11 nm
|
|
Σφάλμα επαναληψιμότητας
|
0,66%
|
4 Ψηφιακός συσχετιστής υψηλής ταχύτητας για υψηλή ανάλυση
Ο αυτο-αναπτυγμένος ψηφιακός συσχετιστής υψηλής ταχύτητας, ως βασικό στοιχείο για την επεξεργασία σήματος, συλλέγει δυναμική ένταση σκεδαζόμενου φωτός σε υψηλή ταχύτητα σε πραγματικό χρόνο και εκτελεί λειτουργίες αυτοσυσχέτισης. Έχει την ικανότητα αναγνώρισης ανάλυσης σήματος 6ns, ταχύτητας επεξεργασίας δεδομένων 100 megabit και γραμμικού δυναμικού εύρους άνω του 1011, διασφαλίζοντας την ακεραιότητα της καμπύλης αυτοσυσχέτισης σωματιδίων διαφορετικών μεγεθών σε όλο το εύρος.
5. Η μέθοδος ανάλυσης προσαρμογής συνημιτόνου επιτρέπει ταχεία δοκιμή
Η κίνηση των σωματιδίων, που καθοδηγείται από ένα εφαρμοζόμενο ηλεκτρικό πεδίο, περιλαμβάνει κατευθυντική ηλεκτροφορητική κίνηση και ακανόνιστη κίνηση Brown. Επομένως, η συνάρτηση αυτοσυσχέτισης που λαμβάνεται από την ανίχνευση της έντασης του σκεδαζόμενου φωτός είναι η υπέρθεση των σημάτων της διάχυσης των σωματιδίων και της ηλεκτροφορητικής κίνησης. Η μέθοδος ανάλυσης προσαρμογής συνημιτόνου μπορεί να λάβει αποτελεσματικά το σήμα μετατόπισης συχνότητας Doppler που προκαλείται από την ηλεκτροφορητική κίνηση στην αυτοσυσχετιστική συνάρτηση σε σύντομο χρονικό διάστημα, εξαλείφοντας την επίδραση της κίνησης Brown. Για να επιτευχθεί ταχεία δοκιμή δυναμικού Ζήτα, ενώ παράλληλα μειώνεται η πόλωση των ηλεκτροδίων και αυξάνεται η διάρκεια ζωής του κυψελιδίου δείγματος δυναμικού Ζήτα.
Πεδίο εφαρμογής:
Χρησιμοποιείται ευρέως για τη δοκιμή του μεγέθους σωματιδίων, του δυναμικού Ζήτα και του μοριακού βάρους δειγμάτων όπως οργανικές ή ανόργανες νανογαλακτώματα, σκόνες, πολυμερή, μικκύλια, ιογενή αντισώματα κ.λπ. σε διάφορους τομείς, συμπεριλαμβανομένων νέων υλικών, λεπτών χημικών, βιομηχανικής, χρωμάτων και επικαλύψεων, τροφίμων και φαρμάκων, αεροδιαστημικής, επιστήμης και τεχνολογίας άμυνας κ.λπ. Παρέχει μια βάση δεδομένων για τη μελέτη και τη βελτίωση της απόδοσης των υλικών, τον έλεγχο του κόστους παραγωγής και την κρίση της σταθερότητας των συστημάτων διασποράς και της τάσης συσσωμάτωσης σωματιδίων.
Πλεονέκτημα προϊόντος
² Συσχετιστής υψηλού ρυθμού, υψηλής ευαισθησίας
² Φωτοπολλαπλασιαστής υψηλής ευαισθησίας Hamamatsu από την Ιαπωνία
² Δομή κυκλοφορίας διπλού αέρα
² Πλήρης τροφοδοσία DC
² Ιαπωνικό λέιζερ σταθερής θερμοκρασίας και ισχύος Opnex
Τεχνικές παράμετροι και λεπτομερής διαμόρφωση του αναλυτή μεγέθους νανοσωματιδίων φωτοσυσχετισμού BXT-N9-D
| Μοντέλο |
BXT-N9-D
|
| Αρχές Δοκιμής |
Δυναμική Σκέδαση Φωτός (DLS), Ηλεκτροφορητική Σκέδαση Φωτός (ELS), Στατική Σκέδαση Φωτός (SLS), Φασματοσκοπία Φωτο-συσχέτισης (PCS)
|
| Εφαρμοζόμενα πρότυπα |
GB/T 29022-2021/ISO 22412:2017 GB/T 19627-2005/ISO 13320:1996
GB/T 32671.2-2019/ISO 13309-2:2012
|
| Παράμετροι Δοκιμής |
Μέγεθος σωματιδίων, Δυναμικό Ζήτα, Μοριακό βάρος, Δεύτερος συντελεστής Vili
|
| Μέγεθος σωματιδίων |
Γωνία σκέδασης |
90° |
| Εύρος δοκιμής |
0,5nm-10.000nm |
| Σφάλμα ακρίβειας |
±1% (υλικό αναφοράς ανιχνεύσιμο από NIS) |
| Σφάλμα επαναληψιμότητας |
±1% (υλικό αναφοράς ανιχνεύσιμο από NIS) |
| Εύρος συγκέντρωσης |
0,1mg/ml-40%w/v* |
| Δοκιμή τάσης |
Τάσεις θερμοκρασίας, τάσεις χρόνου |
| Κυψελίδιο δείγματος (προαιρετικό) |
Κυψελίδια πολυστυρενίου 4ml, κυψελίδια χαλαζία 4ml, μικροκυψελίδια 40μl |
| Δυναμικό Ζήτα |
Γωνία σκέδασης |
12° |
| Εύρος δυναμικού Ζήτα |
Χωρίς πραγματικά όρια |
| Εύρος ηλεκτροφορητικής κινητικότητας |
>+20μm·cm/V·s / <-20μm·cm/V·s
|
| Εύρος αγωγιμότητας |
0-270 mS/cm* |
| Εύρος μεγεθών σωματιδίων κατάλληλο για δοκιμή |
1nm - 120μm * |
| Ηλεκτρόδιο |
Ηλεκτρόδιο τριχοειδούς σωλήνα σε σχήμα U |
| Μοριακό βάρος |
Εύρος μέτρησης |
340 Da - 2×107 Da * |
Παράμετροι Συστήματος
|
Πηγή φωτός |
Ημιαγωγός λέιζερ υψηλής απόδοσης, λ = 532nm, P = 30mW |
| Εύρος εστίασης φωτός |
0-100% αυτόματη ρύθμιση |
| Ανιχνευτής |
Φωτοπολλαπλασιαστής (PMT) |
| Συσχετιστής |
512 φυσικά κανάλια, χρόνος δειγματοληψίας 0,1us - 1ms δυναμικά ρυθμιζόμενος |
| Εύρος ελέγχου θερμοκρασίας |
5°C έως 90°CΑκρίβεια ελέγχου θερμοκρασίας |
| Πλέον ή μείον 0,1°C |
Τροφοδοτικό λειτουργίας |
| AC 100V-240V @ 50Hz-60Hz, DC 12V/10A |
Περιβαλλοντικές απαιτήσεις |
| 5-45°C, 10% - 85% σχετική υγρασία (χωρίς συμπύκνωση) |
Διαστάσεις εμφάνισης |
| 650mm×410mm×200mm |
Συνολικό βάρος |
| 20Kg |
Σημείωση: * Σχετίζεται με το δείγμα και την επιλογή |
|
