Περιγραφή του προϊόντος:

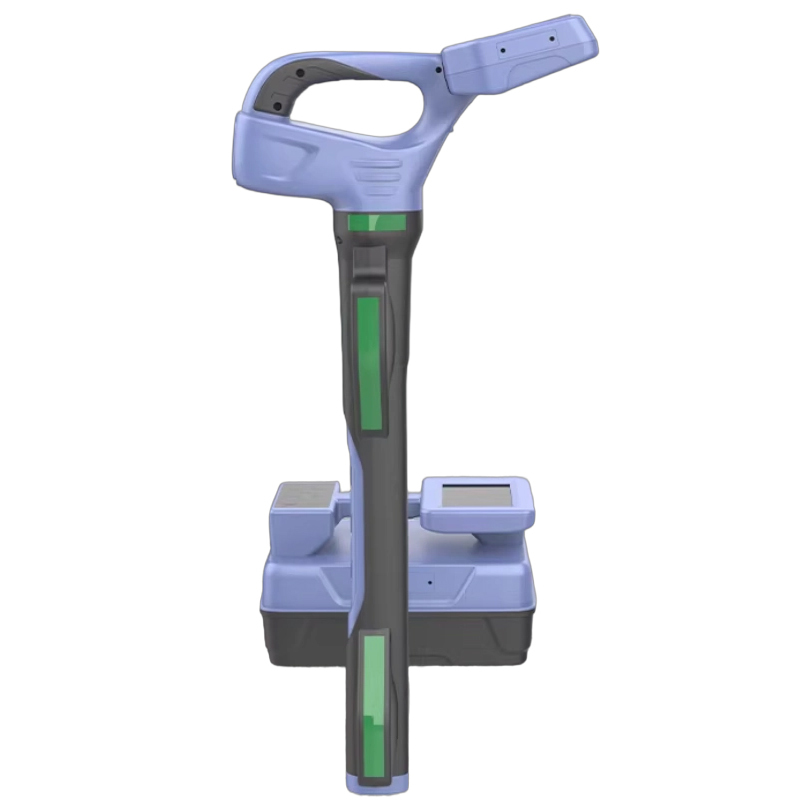

Αυτό το επαγγελματικό υπόγειο σύστημα ανίχνευσης αγωγών και καλωδίων αποτελείται από έναν υψηλής απόδοσης δέκτη και πομπό, σχεδιασμένο για τις ομάδες συντήρησης, κατασκευής και μηχανικής.Ενσωματώνει ανίχνευση αγωγών πολλαπλών συχνοτήτων, ακριβής αναγνώριση καλωδίων και προαιρετικές λειτουργίες εντοπισμού σφαλμάτων, που επιτρέπουν την αποτελεσματική ανίχνευση, μέτρηση βάθους και τρέχουσα παρακολούθηση των θαμμένων μεταλλικών και μη μεταλλικών αγωγών,καθώς και καλώδια ηλεκτρικής ενέργειας/επικοινωνιώνΜε πολλαπλές λειτουργίες ανίχνευσης (άμεση σύνδεση, επαγωγική σύνδεση, επαγωγή) και διαισθητική λειτουργία με οθόνη αφής, παρέχει αξιόπιστη απόδοση σε περίπλοκα υπόγεια περιβάλλοντα,Υποστήριξη ανίχνευσης μακρινών αποστάσεων έως 20 km και μέτρησης βάθους έως 20 m, τηρώντας ταυτόχρονα τα διεθνή πρότυπα ασφάλειας (σειρά IEC61010).
Βασικά χαρακτηριστικά της μηχανής
1) Ανίχνευση πολλαπλών συχνοτήτων: Υποστηρίζει 12 ενεργές συχνότητες (577Hz 201kHz) συν 50/60Hz παθητική ανίχνευση συχνότητας ισχύος, εξασφαλίζοντας συμβατότητα με διάφορους τύπους καλωδίων και αγωγών.
2)Ελαστικοί τρόποι ανίχνευσης: Προσφέρει μέθοδοι κορυφής, μηδενικού και ήχου για την ανίχνευση αγωγών, με τρεις μεθόδους εισόδου (άμεση σύνδεση, επαγωγική σύνδεση,Εναλλακτικές συνθήκες πεδίου.
3) Υψηλή ακρίβεια τοποθέτησης: παρέχει οριζόντια ακρίβεια τοποθέτησης ± 5% (0 ∆3m βάθος) και ± 15% (3 ∆20m βάθος), με σαφή απεικόνιση σήματος μέσω κλασικής πλήρους οθόνης,και τρόπους εμφάνισης καμπύλης.
4) Ευφυής αναγνώριση καλωδίων: Χρησιμοποιεί ευέλικτες λαβές για την ταυτόχρονη αναγνώριση 10 καλωδίων, με ενσωματωμένη βαθμονόμηση και έλεγχο κατεύθυνσης για αξιόπιστα αποτελέσματα.
5)Μεγάλη εμβέλεια και ανθεκτικότητα: Ο δέκτης μπορεί να ανιχνεύσει καλώδια μέχρι 20 χλμ. (άμεση σύνδεση) και διαθέτει μπαταρία 6400mAh. Ο πομπός παρέχει ρυθμιζόμενη ισχύ 10W με χωρητικότητα 12800mAh,και οι δύο με ισχυρή παροχή ενέργειας ιόντων λιθίου.
6)Σχεδιασμός φιλικός προς τον χρήστη: Εξοπλισμένο με μεγάλες χωρητικές οθόνες LCD αφής (4.3" δέκτη / 5.6" πομπός) και διαισθητικές διεπαφές, καθώς και προστασία από υπερφόρτωση / βραχυκύκλωμα για ασφαλή λειτουργία.
7)Επιλογικές προηγμένες λειτουργίες: Υποστηρίζει την τοποθεσία σφάλματος εδάφους A-frame και την ταυτοποίηση καλωδίων με βάση το σταθοσκόπιο, διευρύνοντας τα σενάρια εφαρμογής για την αντιμετώπιση προβλημάτων κοινής ωφέλειας.
8)Συμμόρφωση και ασφάλεια: πληροί τα πρότυπα IEC61010 και IEC61326, εξασφαλίζοντας την ασφαλή χρήση σε βιομηχανικά και κατασκευαστικά περιβάλλοντα.
Προδιαγραφή του μοντέλου
| Σχήμα |
Βαθμό ανίχνευσης |
Διάρκεια ανίχνευσης |
Τοποθεσία διαδρομής αγωγού |
Τοποθεσία βάθους θαμμένου αγωγού |
3 Τρόποι ανίχνευσης |
Ενσωματωμένο Bluetooth |
Τοποθεσία σφάλματος καλωδίου χαμηλής αντίστασης |
Ταυτοποίηση καλωδίου |
Απομακρυσμένη παρακολούθηση και έλεγχος |
Τοποθεσία σφάλματος καλωδίου υψηλής αντίστασης |
Ενσωματωμένο σύστημα εντοπισμού θέσης GPS |
Τοποθεσία μη μεταλλικού αγωγού |
Τοποθέτηση και χαρτογράφηση σε επίπεδο εκατοστών |
| GLO-9500G Pro |
5 μέτρα |
3 χιλιόμετρα |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5 μέτρα |
3 χιλιόμετρα |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10 μέτρα |
5 χλμ. |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10 μέτρα |
5 χλμ. |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15 μέτρα |
10 χιλιόμετρα |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15 μέτρα |
10 χιλιόμετρα |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20 μέτρα |
20 χλμ. |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20 μέτρα |
20 χλμ. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20 μέτρα |
20 χλμ. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20 μέτρα |
20 χλμ. |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Προδιαγραφές δέκτη
| Άρθρο |
Λεπτομέρειες |
| Λειτουργία |
Ανίχνευση αγωγών, παρακολούθηση θέσης καλωδίου, ένδειξη κατεύθυνσης, μέτρηση βάθους, μέτρηση ρεύματος, αναγνώριση καλωδίου |
| Ηλεκτρική τροφοδοσία |
7.4V DC 6400mAh επαναφορτιζόμενη μπαταρία λιθίου |
| Μέθοδοι εισόδου |
Ενσωματωμένο δέκτη, εξωτερική ευέλικτη σφραγίδα, εξωτερικό πλαίσιο Α |
| Αποδέκτες συχνοτήτων |
Ενεργές συχνότητες ανίχνευσης: 577Hz, 640Hz, 1280Hz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Δυναμική συχνότητα Παθητικές συχνότητες ανίχνευσης: 50Hz, 60Hz |
| Τρόποι ανίχνευσης αγωγών |
Μέθοδος κορυφής, μέθοδος μηδέν, μέθοδος ήχου |
| Δείκτης ανίχνευσης αγωγών |
Κλασική λειτουργία θέσης, λειτουργία σήματος πλήρους οθόνης, λειτουργία καμπύλης σήματος |
| Πεδίο ανίχνευσης αγωγών |
Μέθοδος άμεσης σύνδεσης: μήκος καλωδίου έως και 20 χλμ.
Μέθοδος επαγωγικής ζεύξης: μήκος καλωδίου έως και 0·10 km
Μέθοδος επαγωγής: κατάλληλη για καλώδια που είναι θαμμένα κάτω των 2 μέτρων |
| Ακριβότητα βάθους |
Οριζόντια ακρίβεια τοποθέτησης: ± 5% (άκρως θάβεται 0 ∆3m) ∆ ± 15% (άκρως θάβεται 3 ∆20m) |
| Ακουστική ένδειξη |
Τόνος FM που ποικίλλει με την ένταση του σήματος |
| Απόσταση παρεμβολής |
Μέθοδος επαγωγικής ζεύξης: καμία παρεμβολή άνω των 5 μέτρων
Μέθοδος επαγωγής: καμία παρεμβολή άνω των 20 m
Ταυτοποίηση καλωδίου: καμία παρεμβολή πέραν των 5 μέτρων (μέθοδος επαγωγικής ζεύξης) |
| Ταυτοποίηση καλωδίου |
Μέθοδος αναγνώρισης: ευφυής αναγνώριση μέσω ευέλικτης σφραγίδας· αριθμός αναγνωρίσιμων καλωδίων: 1·10
Αξία βαθμονόμησης: μία προϋπόθεση για την επιτυχή αναγνώριση είναι ότι το τρέχον ποσοστό του λαμβανόμενου σήματος σε σχέση με το μεταδιδόμενο σήμα είναι μεταξύ 75%·135%
Κατευθυντικότητα: μία προϋπόθεση για την επιτυχή αναγνώριση είναι ότι οι κατευθύνσεις της σφραγίδας του πομπού, της σφραγίδας του δέκτη και του φορτισμένου σήματος πρέπει να είναι συνεπείς |
| Πεδίο ανίχνευσης αναγνώρισης καλωδίου |
Μέθοδος άμεσης σύνδεσης: αναγνωρίσιμη αντίσταση κυκλώματος 0Ω8kΩ
Μέθοδος επαγωγικής ζεύξης: αναγνωρίσιμη αντίσταση βρόχου 0Ω1kΩ |
| LCD |
4.3 ιντσών χωρητική οθόνη LCD αφής |
| Μέγεθος |
Περίπου 336,5 mm × 140,6 mm × 785,3 mm |
| Ελαστικός σφιγκτήρας ρεύματος |
Μέγεθος περίπου 620mm, διάμετρο καλωδίου περίπου 8mm |
| Ελαστικός εσωτερικός διάμετρος σπείρας |
φ200 mm |
| Συμμόρφωση με τα πρότυπα |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Στον βαθμό ρύπανσης 2 |
Προδιαγραφές μεταδότης
| Άρθρο |
Λεπτομέρειες |
| Λειτουργία |
Τρόποι μετάδοσης σήματος πολλαπλών συχνοτήτων για ανίχνευση διαδρομής αγωγού, αναγνώριση καλωδίου και εντοπισμό ελαττωμάτων |
| Ηλεκτρική τροφοδοσία |
11.1V DC 12800mAh επαναφορτιζόμενη μπαταρία λιθίου |
| Μέθοδοι εισόδου |
Έξοδος άμεσης σύνδεσης, μέθοδος επαγωγής, ζεύξη ζεύξης |
| Τύποι εξόδου |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Δύναμη εξόδου |
10W Max, 10 επίπεδα ρυθμιζόμενα, πλήρως αυτόματη αντιστοιχία αντίστασης σε πραγματικό χρόνο |
| Η τάση εξόδου άμεσης σύνδεσης |
150Vpp MAX |
| Προστασία κυκλώματος |
Προστασία από υπερφόρτωση και βραχυκύκλωμα |
| LCD |
5.6 ιντσών χωρητική οθόνη LCD αφής |
| Διάμετροι οργάνου |
Περίπου 332,9 mm × 228,5 mm × 192,3 mm |
| Βάρος |
Μεταδότης: 3,85kg, Κεμπί μεταδότης: 1,12kg |
| Διάμετροι της σφραγίδας του πομπού |
250 mm × 140 mm × 35 mm (L × W × T) |
| Εσωτερική διάμετρος της σφραγίδας μεταδότης |
φ150 mm |
| Διάστημα καλωδίου σφραγίδας μεταδότη |
3 μέτρα |
| Συμμόρφωση με τα πρότυπα |
IEC61010-1 (CAT III 300V, CAT IV 150V, βαθμός ρύπανσης 2) |
