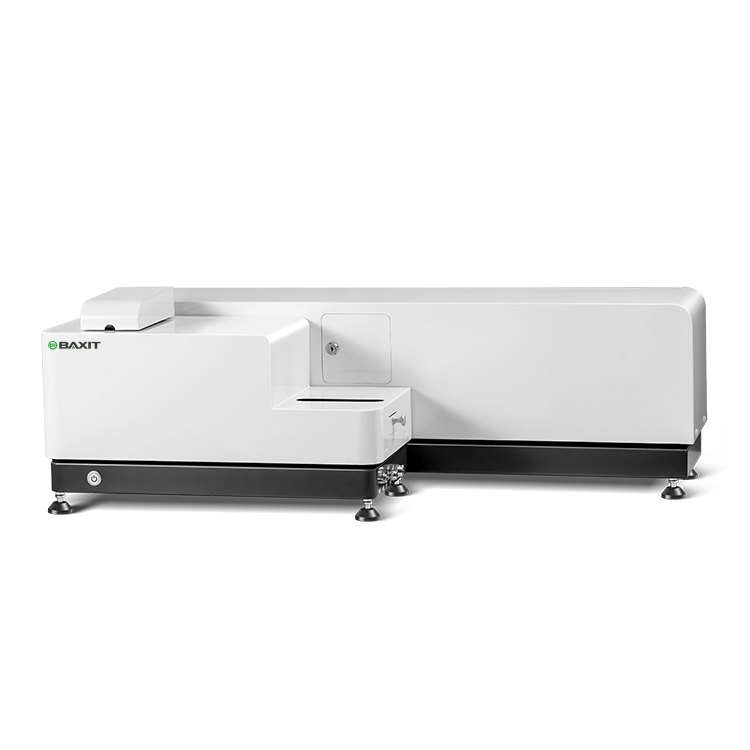

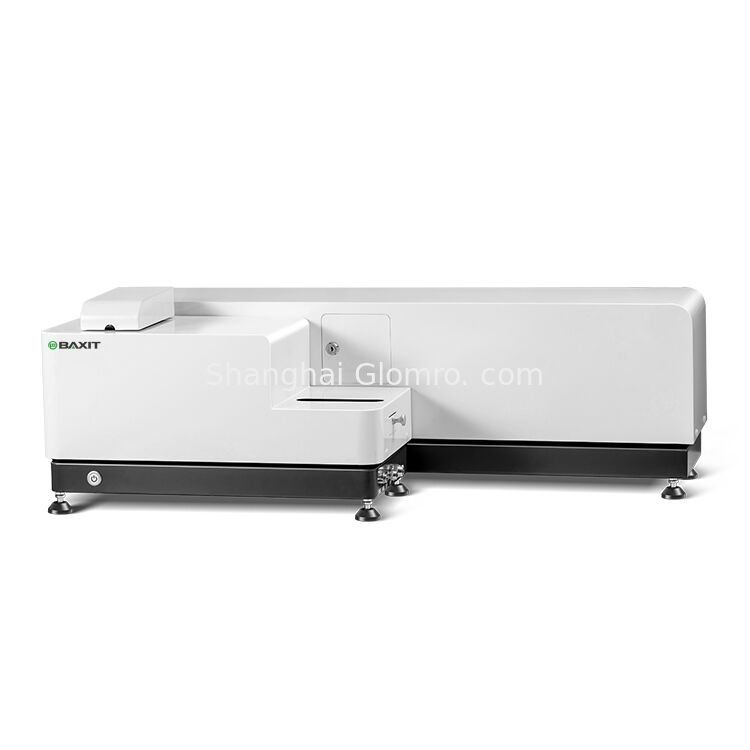

Αναλυτής μεγέθους σωματιδίων λέιζερ BAXIT BXT2020-L
Περιγραφή προϊόντος
Ο αναλυτής μεγέθους σωματιδίων λέιζερ BAXIT χρησιμοποιεί την αρχή της δυναμικής σκέδασης φωτός και την τεχνολογία φασματοσκοπίας συσχέτισης φωτονίων για τον προσδιορισμό του μεγέθους των σωματιδίων με βάση την ταχύτητα της κίνησης Brown σε υγρό. Μικρά σωματίδια έχουν γρήγορη κίνηση Brown, ενώ μεγάλα σωματίδια έχουν αργή κίνηση Brown. Όταν ακτινοβολία λέιζερ πέφτει σε αυτά τα σωματίδια, το σκεδασμένο φως θα κυμαίνεται με διαφορετικές ταχύτητες ανάλογα με το μέγεθος των σωματιδίων. Η φασματοσκοπία συσχέτισης φωτονίων αναλύει το μέγεθος των σωματιδίων με βάση τις διακυμάνσεις του φωτός σε μια συγκεκριμένη κατεύθυνση. Επομένως, αυτό το όργανο έχει την προηγμένη αρχή υψηλής ακρίβειας, η οποία διασφαλίζει την αυθεντικότητα και την εγκυρότητα των αποτελεσμάτων των δοκιμών.
Χαρακτηριστικά προϊόντος
Χρησιμοποιώντας την πλήρη θεωρία σκέδασης Mie, με βάση το διασπαρτικό μέσο και τις οπτικές ιδιότητες των μετρούμενων σωματιδίων, επιλέγεται η αλλαγή της έντασης του φωτός σε διαφορετικές γωνίες για διαφορετικά σωματίδια, και χρησιμοποιούνται υψηλής ποιότητας μη ομοιόμορφοι τρισδιάστατοι ανιχνευτές πλέγματος ανεμιστήρα σε σχήμα σταυρού για την ακριβή μέτρηση της κατανομής μεγέθους της ομάδας σωματιδίων. Οι αναλυτές μεγέθους σωματιδίων λέιζερ σε απευθείας σύνδεση, ξηρού και υγρού τύπου, χρησιμοποιούνται για τη μέτρηση του μεγέθους σωματιδίων σε βιομηχανίες όπως ο ανθρακικός ασβεστίτης, τα τρόφιμα, οι γαλακτώματα, τα χρώματα, οι χρωστικές, τα φάρμακα, το διοξείδιο του τιτανίου και οι κρύσταλλοι. Μπορούν να παρακολουθούν απευθείας την κατανομή μεγέθους και την τάση του προϊόντος στη γραμμή παραγωγής και να μεταδίδουν τα αποτελέσματα παρακολούθησης στο κεντρικό δωμάτιο ελέγχου ή στο κεντρικό σύστημα ελέγχου DCS και PLC του πελάτη. Μπορεί να παρακολουθεί συνεχώς, γρήγορα, έγκαιρα και με ακρίβεια την κατανομή μεγέθους και την τάση των σωματιδίων του προϊόντος στον αγωγό παράδοσης προϊόντος για 24 ώρες. Κατά τη διάρκεια της μέτρησης, ο υπολογιστής μπορεί να συνδεθεί και το σύστημα PLC και η γραμμή παραγωγής μπορούν να συνδεθούν για έλεγχο κλειστού βρόχου. Ο εξοπλισμός δειγματοληψίας μπορεί επίσης να προσαρμοστεί και να εγκατασταθεί σύμφωνα με τις απαιτήσεις της γραμμής παραγωγής του χρήστη για να διασφαλιστεί η αντιπροσωπευτικότητα, η συνέχεια και η πραγματική χρονική φύση της δειγματοληψίας, και να διασφαλιστεί ότι το όργανο λειτουργεί σταθερά σε διάφορα περιβάλλοντα, να βελτιωθεί το επίπεδο αυτοματοποιημένης μέτρησης, να βελτιωθεί η ποιότητα του προϊόντος, να μειωθεί η κατανάλωση ενέργειας και να βελτιωθεί η αποδοτικότητα εργασίας. Το προϊόν συμμορφώνεται με το διεθνές πρότυπο ISO13320.
Πεδίο εφαρμογής
1) Διάφορες μη μεταλλικές σκόνες: όπως βαρύς ανθρακικός ασβεστίτης, ελαφρύς ανθρακικός ασβεστίτης, τάλκης, καολίνη, γραφίτης, διατομίτης, μπρουκίτης, βεντονίτης, διατομίτης, περλίτης, καολινίτης, άργιλος, πυρίτιο, γρανάτης, πυριτικό ζιρκονίου, οξείδιο του ζιρκονίου, οξείδιο του μαγνησίου, οξείδιο του ψευδαργύρου, κ.λπ.
2) Διάφορες μεταλλικές σκόνες: όπως σκόνη αλουμινίου, σκόνη ψευδαργύρου, σκόνη μολυβδαινίου, σκόνη βολφραμίου, σκόνη μαγνησίου, σκόνη χαλκού και σκόνη σπάνιων γαιών, κράματα σκόνης, κ.λπ.
3) Άλλες σκόνες: όπως υλικά μπαταριών λιθίου, καταλύτες, φθορίζουσες σκόνες, τσιμέντο, λειαντικά, φαρμακευτικά προϊόντα, φυτοφάρμακα, τρόφιμα, χρώματα, βαφές, κεραμικές πρώτες ύλες, χημικά υλικά, νανοϋλικά, πληρωτικά και επικαλύψεις χαρτιού, κ.λπ.
Τεχνικές προδιαγραφές (υγρή διαδικασία)
| Μοντέλο |
BXT5200-H
(0.1μm -800μm)
|
BXT5500-H
(0.01 μm-800 μm)
|
BXT5500-H
(0.01 μm-1000 μm)
|
BXT5500-L
(0.1 μm-1000 μm)
|
BXT6100-A
(0.01μm -1250μm)
|
BXT6100-A
(0.01μm -2000μm)
|
| Πρότυπα εκτέλεσης |
ISO 13320:2009；GBT 19077-2016 |
| Εύρος δοκιμής |
0.1μm -800μm |
0.01 μm-800 μm |
0.01 μm-1000 μm |
0.1 μm-1000 μm |
0.01μm -1250μm |
0.01μm -2000μm |
| Αριθμός καναλιών ανιχνευτή |
86 κανάλια ομοιόμορφης διασταυρούμενης και περιοχής αντιστάθμισης πολυκατευθυντικής διάταξης
86 |
92 |
112 |
127 |
| Μητρική πλακέτα υπερ-υψηλής ταχύτητας |
Υιοθετώντας ταχύτητα 10000 φορές ανά δευτερόλεπτο |
Μητρική πλακέτα απόκτησης υπερ-υψηλής ταχύτητας (16bit.200kbs) |
| Ακρίβεια μέτρησης |
Η ακρίβεια και η επαναληψιμότητα Dv50 είναι καλύτερες από ± 0.5% (πρότυπα δείγματα ανιχνεύσιμα από NIST) |
| Χωρίς φυσαλίδες εξαερισμού |
Με σχεδιασμό χωρίς φυσαλίδες εξαερισμού, τα δεδομένα χωρίς παρεμβολές φυσαλίδων είναι πιο ακριβή |
| Παράμετρος λέιζερ |
Εισαγόμενο ημιαγωγικό λέιζερ υψηλής ισχύος με οπτική ίνα εξόδου λ=635nm, p>10mW, διάρκεια ζωής>50000 ώρες |
| Σύστημα έξυπνης διαχείρισης λέιζερ |
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του οργάνου, μόλις λάβει εντολή εργασίας, το έξυπνο σύστημα διαχείρισης θα ανάψει αμέσως το λέιζερ, και το λέιζερ υψηλής απόδοσης θα φτάσει σε σταθερή κατάσταση λειτουργίας εντός 3 δευτερολέπτων |
| Σύστημα οπτικής ευθυγράμμισης |
Μηχανικό κέντρο + οπτικό κέντρο διπλής τοποθέτησης πλήρως αυτόματο σύστημα κεντραρίσματος |
| Λειτουργία λειτουργίας |
Επεξεργάσιμη SOP, αυτόματη μέτρηση με ένα κλικ |
| Εύρος συγκέντρωσης |
Ελάχιστος βαθμός σκίασης 3%, μέγιστος βαθμός σκίασης 90% (οπτική συγκέντρωση) |
| Παράθυρο δείγματος |
Ειδική επεξεργασία με επίστρωση, διαπερατότητα φωτεινού σήματος>99.7% |
| Ενσωματωμένη μέθοδος διασποράς |
υπέρηχοι |
Συχνότητα: f=40KHz, ισχύς: p=80W, χρόνος: ελεύθερα ρυθμιζόμενος; Εξοπλισμένο με λειτουργία προστασίας από υπερήχους κατά της ξηρής καύσης |
| ανακατεύω |
Ενσωματωμένος σχεδιασμός κυκλοφορικής ανάδευσης, ρυθμιζόμενη ταχύτητα από 100-3950rpm |
| Βρόχος |
Ονομαστική ροή: 0-10L/min, ρυθμιζόμενη ονομαστική ισχύς: 25W |
| Δεξαμενή δείγματος |
Αυτοσχεδιασμένη δεξαμενή δείγματος με βρασμό για καλύτερο αποτέλεσμα διασποράς, χωρητικότητα: 190-600mL μπορεί να ελεγχθεί κανονικά |
| Χρόνος μέτρησης |
Τυπική τιμή<10s |
| Θερμοκρασία περιβάλλοντος |
0°-45°C |
| Υγρασία περιβάλλοντος |
10%-85% σχετική υγρασία (χωρίς συμπύκνωση) |
| Τροφοδοτικό |
220V 50/60Hz(πρότυπο)；110V/60Hz(προαιρετικό)
|
| Διαστάσεις |
800mm*280mm*335mm |
1050mm*325mm*335mm |
| Βάρος |
38kg |
45kg |
Τεχνικές προδιαγραφές (ξηρή διαδικασία)
| Μοντέλο |
BXT2020-L
(0.1μm -800μm)
|
BXT2020-H
(0.1 μm-2000 μm)
|
BXT2020-H
(0.1 μm-1250 μm)
|
BXT2020-H
(0.1 μm-2800 μm)
|
| Πρότυπα εκτέλεσης |
ISO 13320:2009；GBT 19077-2016
|
| Εύρος δοκιμής |
0.1μm -800μm |
0.1 μm-2000 μm |
0.1 μm-1250 μm |
0.1 μm-2800 μm |
| Αριθμός καναλιών ανιχνευτή |
87 κανάλια ομοιόμορφης διασταυρούμενης και περιοχής αντιστάθμισης πολυκατευθυντικής διάταξης |
109 |
101 |
115 |
| Σφάλμα ακρίβειας |
<1% (τιμή D50 δείγματος αναφοράς) |
| Σφάλμα επαναληψιμότητας |
<1% (τιμή D50 δείγματος αναφοράς) |
| Μητρική πλακέτα υπερ-υψηλής ταχύτητας |
Χρησιμοποιώντας μητρική πλακέτα απόκτησης υψηλής ταχύτητας με ταχύτητα δειγματοληψίας 16bit.200kbs, μπορούν να ληφθούν ακριβή αποτελέσματα τοποθετώντας το δείγμα στη δέσμη λέιζερ για 0.1s. |
| Οπτικό μοντέλο |
Πλήρης θεωρία σκέδασης Mie πλήρους εύρους, συμπεριλαμβανομένης της τεχνολογίας δυναμικής αντιστάθμισης πολλαπλής σκέδασης υψηλής συγκέντρωσης |
| Μέθοδος φιλτραρίσματος |
Τεχνολογία τριών φακών Μετασχηματισμός Fourier φακός + φίλτρο φακός + τυπικός φακός Μετασχηματισμός Fourier |
| Μέθοδος τροφοδοσίας |
Μηχανική αδιάκοπη ρύθμιση ταχύτητας τροφοδοσίας, έλεγχος λογισμικού |
| Αθόρυβος αεροσυμπιεστής χωρίς λάδι |
Εξοπλισμένο με λειτουργία φιλτραρίσματος σκόνης για τη διασφάλιση της ακρίβειας δοκιμής |
| Φίλτρο |
Μπορεί να φιλτράρει την υγρασία στον αέρα για να διασφαλίσει το αποτέλεσμα διασποράς |
| Προστασία από εσφαλμένη λειτουργία |
Το όργανο διαθέτει λειτουργία αυτοπροστασίας από εσφαλμένη λειτουργία και δεν ανταποκρίνεται σε εσφαλμένη λειτουργία |
| Παράμετροι λέιζερ |
Εισαγόμενο λέιζερ υψηλής ισχύος με οπτική ίνα εξόδου λ=650nm και p>10mW |
| Σύστημα έξυπνης διαχείρισης λέιζερ |
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του οργάνου, μόλις λάβει εντολή εργασίας, το έξυπνο σύστημα διαχείρισης θα ανάψει αμέσως το λέιζερ, και το λέιζερ υψηλής απόδοσης θα φτάσει σε σταθερή κατάσταση λειτουργίας εντός 3 δευτερολέπτων |
| Εύρος συγκέντρωσης |
Ελάχιστος βαθμός σκίασης 3%, μέγιστος βαθμός σκίασης 90% (οπτική συγκέντρωση) |
| Φακός κάμερας |
Ειδική επεξεργασία με επίστρωση, διαπερατότητα φωτεινού σήματος>99.7% |
| Μέθοδος διασποράς |
Διασπορά αέρα υψηλής πίεσης |
| Χρόνος μέτρησης |
Τυπική τιμή<10s |
| Έξυπνη λειτουργία λειτουργίας |
Λογισμικό έξυπνος πλήρως αυτόματος έλεγχος λειτουργίας |
| Θερμοκρασία περιβάλλοντος |
0°-45°C |
| Υγρασία περιβάλλοντος |
10%-85% σχετική υγρασία (χωρίς συμπύκνωση) |
| Τροφοδοτικό |
110V-240V(±20V),50Hz-60Hz
|
| Διαστάσεις |
700mm*495mm*300mm |
700mm*495mm*300mm |
| Βάρος |
35kg |
55kg |
Τεχνικές προδιαγραφές (ενσωμάτωση ξηρού-υγρού)
| Μοντέλο |
BXT6100-D |
BXT6200-B |
| Πρότυπα εκτέλεσης |
ISO 13320:2009；GBT 19077-2016
|
| Εύρος δοκιμής |
Υγρή διαδικασία:0.01μm -1250μm; Ξηρή διαδικασία:0.1μm -1250μm |
Υγρή διαδικασία:0.01μm -2800μm; Ξηρή διαδικασία:0.1μm -2800μm |
| Αριθμός καναλιών ανιχνευτή |
Υγρό 127 ξηρό 96 (ομοιόμορφη διασταυρούμενη και περιοχής αντιστάθμισης πολυκατευθυντικής διάταξης) |
Υγρό 128 ξηρό 115 (ομοιόμορφη διασταυρούμενη και περιοχής αντιστάθμισης πολυκατευθυντικής διάταξης) |
| Μητρική πλακέτα υπερ-υψηλής ταχύτητας |
Χρησιμοποιώντας μητρική πλακέτα απόκτησης υψηλής ταχύτητας με ταχύτητα δειγματοληψίας 16bit.200kbs, μπορούν να ληφθούν ακριβή αποτελέσματα τοποθετώντας το δείγμα στη δέσμη λέιζερ για 0.1s |
| Ακρίβεια μέτρησης |
＜ ± 0.5% (τιμή D50 δείγματος εθνικού προτύπου)
|
| Χωρίς φυσαλίδες εξαερισμού |
Με σχεδιασμό χωρίς φυσαλίδες εξαερισμού, τα δεδομένα χωρίς παρεμβολές φυσαλίδων είναι πιο ακριβή |
| Παράμετρος λέιζερ |
Εισαγόμενο ημιαγωγικό λέιζερ υψηλής ισχύος με οπτική ίνα εξόδου λ=635nm, μέγιστη ισχύς 20mW, διάρκεια ζωής>50000 ώρες |
| Σύστημα έξυπνης διαχείρισης λέιζερ |
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του οργάνου, μόλις λάβει εντολή εργασίας, το έξυπνο σύστημα διαχείρισης θα ανάψει αμέσως το λέιζερ, και το λέιζερ υψηλής απόδοσης θα φτάσει σε σταθερή κατάσταση λειτουργίας εντός 3 δευτερολέπτων |
| Σύστημα οπτικής ευθυγράμμισης |
Μηχανικό κέντρο + οπτικό κέντρο διπλής τοποθέτησης πλήρως αυτόματο σύστημα κεντραρίσματος |
| Λειτουργία λειτουργίας |
Επεξεργάσιμη SOP, αυτόματη μέτρηση με ένα κλικ |
| Εύρος συγκέντρωσης |
Ελάχιστος βαθμός σκίασης 3%, μέγιστος βαθμός σκίασης 90% (οπτική συγκέντρωση) |
| Παράθυρο δείγματος |
Ειδική επεξεργασία με επίστρωση, διαπερατότητα φωτεινού σήματος>99.7% |
| Έξυπνη λειτουργία λειτουργίας |
Τόσο η ξηρή όσο και η υγρή δοκιμή είναι πλήρως αυτοματοποιημένες με λειτουργία λογισμικού ενός κλικ |
| Εναλλαγή ξηρού-υγρού |
Αυτόματη εναλλαγή λογισμικού με ένα κλικ, δεν απαιτείται χειροκίνητη λειτουργία |
| Ενσωματωμένη μέθοδος διασποράς |
υπέρηχοι |
Συχνότητα: f=40KHz, ισχύς: p=60W, χρόνος: ελεύθερα ρυθμιζόμενος; Εξοπλισμένο με λειτουργία προστασίας από υπερήχους κατά της ξηρής καύσης |
| ανακατεύω |
Ενσωματωμένος σχεδιασμός κυκλοφορικής ανάδευσης, ρυθμιζόμενη ταχύτητα από 100-3950rpm |
| Βρόχος |
Ονομαστική ροή: 0-10L/min, ρυθμιζόμενη ονομαστική ισχύς: 25W |
| Ξηρή διασπορά |
Μέθοδος διασποράς |
Διασπορά αέρα υψηλής πίεσης |
| Μέθοδος τροφοδοσίας |
Μηχανική αδιάκοπη ρύθμιση ταχύτητας δόνησης τροφοδοσίας, έλεγχος λογισμικού |
| Αθόρυβος αεροσυμπιεστής χωρίς λάδι |
Εξοπλισμένο με λειτουργία φιλτραρίσματος σκόνης για τη διασφάλιση της ακρίβειας δοκιμής, συνεχώς ρυθμιζόμενο από 0.1-0.8MPa |
| Φίλτρο |
Μπορεί να φιλτράρει την υγρασία στον αέρα για να διασφαλίσει το αποτέλεσμα διασποράς |
| Χρόνος μέτρησης |
Τυπική τιμή<10s |
| Θερμοκρασία περιβάλλοντος |
0°-45°C |
| Υγρασία περιβάλλοντος |
10%-85% σχετική υγρασία (χωρίς συμπύκνωση) |
| Τροφοδοτικό |
110V-240V(±20V),50Hz-60Hz
|
| Διαστάσεις |
1050mm*505mm*335mm |
| Βάρος |
50kg |
