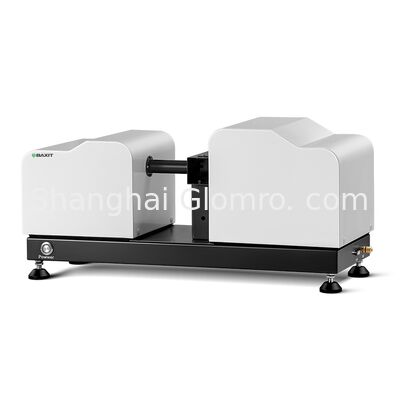

Αυτόματος αναλυτής μεγέθους σωματιδίων με λέιζερ BAXIT
Περιγραφή προϊόντος
Ο αναλυτής μεγέθους σωματιδίων λέιζερ BAXIT χρησιμοποιεί την αρχή δυναμικής σκέδασης φωτός και την τεχνολογία φασματοσκοπίας συσχέτισης φωτονίων για τον προσδιορισμό του μεγέθους των σωματιδίων με βάση την ταχύτητα της κίνησης Brown στο υγρό. Τα μικρά σωματίδια έχουν γρήγορη κίνηση Brown, ενώ τα μεγάλα έχουν αργή κίνηση Brown. Όταν το φως λέιζερ εκπέμπεται σε αυτά τα σωματίδια, το σκεδαζόμενο φως θα κυμαίνεται σε διαφορετικές ταχύτητες ανάλογα με το μέγεθος των σωματιδίων. Η φασματοσκοπία συσχέτισης φωτονίων αναλύει το μέγεθος των σωματιδίων με βάση τις διακυμάνσεις του φωτός σε μια συγκεκριμένη κατεύθυνση. Επομένως, αυτό το όργανο έχει την προηγμένη αρχή της υψηλής ακρίβειας, η οποία διασφαλίζει την αυθεντικότητα και την εγκυρότητα των αποτελεσμάτων των δοκιμών.
Χαρακτηριστικά προϊόντος
Χρησιμοποιώντας τη θεωρία σκέδασης πλήρους εύρους Mie, με βάση το μέσο διασποράς και τις οπτικές ιδιότητες των μετρούμενων σωματιδίων, επιλέγεται η αλλαγή στην ένταση του φωτός σε διαφορετικές γωνίες για διαφορετικά σωματίδια και χρησιμοποιούνται ανιχνευτές τρισδιάστατης μήτρας ανεμιστήρων σε σχήμα σταυρού υψηλής ποιότητας για την ακριβή μέτρηση της κατανομής των ομάδων μεγέθους των σωματιδίων. Οι ηλεκτρονικοί αναλυτές μεγέθους σωματιδίων ξηρού και υγρού λέιζερ χρησιμοποιούνται για τη μέτρηση του μεγέθους των σωματιδίων σε βιομηχανίες όπως το ανθρακικό ασβέστιο, τα τρόφιμα, τα γαλακτώματα, τα χρώματα, οι χρωστικές ουσίες, τα φάρμακα, το διοξείδιο του τιτανίου και οι κρύσταλλοι. Μπορούν να παρακολουθούν άμεσα τη διανομή μεγέθους και την τάση του προϊόντος στη γραμμή παραγωγής και να μεταδίδουν τα αποτελέσματα της παρακολούθησης στην κεντρική αίθουσα ελέγχου ή στο κεντρικό σύστημα ελέγχου DCS και PLC του πελάτη. Μπορεί να παρακολουθεί συνεχώς, γρήγορα, έγκαιρα και με ακρίβεια την κατανομή μεγέθους και την τάση των σωματιδίων του προϊόντος στον αγωγό παράδοσης προϊόντων για 24 ώρες. Κατά τη διάρκεια της μέτρησης, ο υπολογιστής μπορεί να συνδεθεί και το σύστημα PLC και η γραμμή παραγωγής μπορούν να συνδεθούν για έλεγχο κλειστού βρόχου. Ο εξοπλισμός δειγματοληψίας μπορεί επίσης να προσαρμοστεί και να εγκατασταθεί σύμφωνα με τις απαιτήσεις της γραμμής παραγωγής του χρήστη για να διασφαλιστεί η αντιπροσωπευτικότητα, η συνέχεια και η φύση σε πραγματικό χρόνο της δειγματοληψίας και να διασφαλιστεί ότι το όργανο λειτουργεί σταθερά σε διάφορα περιβάλλοντα, βελτιώνει το επίπεδο μέτρησης αυτοματισμού, βελτιώνει την ποιότητα του προϊόντος, μειώνει την κατανάλωση ενέργειας και βελτιώνει την απόδοση εργασίας. Το προϊόν συμμορφώνεται με το διεθνές πρότυπο ISO13320.
Πεδίο εφαρμογής
1) Διάφορες μη μεταλλικές σκόνες: όπως βαρύ ανθρακικό ασβέστιο, ελαφρύ ανθρακικό ασβέστιο, τάλκης, καολίνης, γραφίτης, διατομίτης, βρουκίτης, μπεντονίτης, διατομίτης, περλίτης, καολινίτης, άργιλος, οξείδιο πυριτίου, γρανάτης, οξείδιο της ζιρκονίας, πυριτικό οξείδιο, ζιρκόνιο, ζιρκόνιο, ζιρκόνιο, ζιρκόνιο, μαγνηκόνιο, κλπ.
2) Διάφορες σκόνες μετάλλων: όπως σκόνη αλουμινίου, σκόνη ψευδάργυρου, σκόνη μολυβδαινίου, σκόνη βολφραμίου, σκόνη μαγνησίου, σκόνη χαλκού και σκόνη μετάλλων σπανίων γαιών, σκόνη κράματος κ.λπ.
3) Άλλες σκόνες: όπως υλικά μπαταριών λιθίου, καταλύτες, φθορίζουσες σκόνες, τσιμέντο, λειαντικά, φυτοφάρμακα, τρόφιμα, χρώματα, βαφές, κεραμικές πρώτες ύλες, χημικά υλικά, νανοϋλικά, πληρωτικά και επιστρώσεις χαρτιού κ.λπ.
Τεχνικές προδιαγραφές (υγρή διαδικασία)
| Μοντέλο |
BXT5200-H
(0,1μm -800μm)
|
BXT5500-H
(0,01 μm-800 μm)
|
BXT5500-H
(0,01 μm-1000 μm)
|
BXT5500-L
(0,1 μm-1000 μm)
|
BXT6100-A
(0,01μm -1250μm)
|
BXT6100-A
(0,01μm -2000μm)
|
| Πρότυπα εκτέλεσης |
ISO 13320:2009；GBT 19077-2016 |
| Εύρος δοκιμής |
0,1μm -800μm |
0,01 μm-800 μm |
0,01 μm-1000 μm |
0,1 μm-1000 μm |
0,01μm -1250μm |
0,01μm -2000μm |
| Αριθμός καναλιών ανιχνευτή |
Συστοιχία πολλαπλών κατευθύνσεων ομοιόμορφου σταυρού και αντιστάθμισης περιοχής 86 καναλιών
86 |
92 |
112 |
127 |
| Μητρική πλακέτα εξαιρετικά υψηλής ταχύτητας |
Υιοθετώντας ταχύτητα 10000 φορές το δευτερόλεπτο |
Μητρική πλακέτα απόκτησης εξαιρετικά υψηλής ταχύτητας (16bit.200kbs) |
| Ακρίβεια μέτρησης |
Ακρίβεια και επαναληψιμότητα Dv50 είναι όλα καλύτερα από ± 0,5% (τυποποιημένα δείγματα ανιχνεύσιμα NIST) |
| Φούσκα χωρίς καυσαέρια |
Χωρίς σχεδιασμό φυσαλίδων εξάτμισης, τα δεδομένα παρεμβολών φυσαλίδων είναι πιο ακριβή |
| Παράμετρος λέιζερ |
Εισαγόμενη έξοδος οπτικών ινών υψηλής ισχύος λέιζερ ημιαγωγών με λ=635nm, p>10mW, διάρκεια ζωής>50000 ώρες |
| Έξυπνο σύστημα διαχείρισης λέιζερ |
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του οργάνου, μόλις λάβει εντολή για εργασία, το έξυπνο σύστημα διαχείρισης θα ανάψει αμέσως το λέιζερ και το λέιζερ υψηλής απόδοσης θα φτάσει σε σταθερή κατάσταση λειτουργίας μέσα σε 3 δευτερόλεπτα |
| Σύστημα οπτικής ευθυγράμμισης |
Μηχανικό κέντρο + οπτικό κέντρο διπλής τοποθέτησης πλήρως αυτόματο σύστημα κεντραρίσματος |
| Τρόπος λειτουργίας |
Πλήρως αυτόματη μέτρηση με δυνατότητα επεξεργασίας SOP με ένα κλικ |
| Εύρος συγκέντρωσης |
Ελάχιστος βαθμός σκίασης 3%, μέγιστος βαθμός σκίασης 90% (οπτική συγκέντρωση) |
| Παράθυρο δείγματος |
Ειδική επεξεργασία διαδικασίας επίστρωσης, μετάδοση φωτεινού σήματος>99,7% |
| Ενσωματωμένη μέθοδος διασποράς |
υπερηχητικός |
Συχνότητα: f=40KHz, ισχύς: p=80W, χρόνος: ελεύθερα ρυθμιζόμενος; Εξοπλισμένο με δυνατότητα υπερήχων κατά της ξηρής καύσης |
| ταραχή |
ενσωματωμένη σχεδίαση ανάμειξης κυκλοφορίας, ρυθμιζόμενη ταχύτητα από 100-3950 rpm |
| Βρόχος |
Ονομαστική ταχύτητα ροής: 0-10L/min, ρυθμιζόμενη ονομαστική ισχύς: 25W |
| Δείγμα πισίνας |
Αυτοσχεδιασμένη πισίνα δειγμάτων βρασμού με καλύτερο αποτέλεσμα διασποράς, χωρητικότητα: 190-600 mL μπορεί να δοκιμαστεί κανονικά |
| Χρόνος μέτρησης |
Τυπική τιμή<10s |
| Θερμοκρασία περιβάλλοντος |
0°-45°C |
| Υγρασία περιβάλλοντος |
10%-85% σχετική υγρασία (χωρίς συμπύκνωση) |
| τροφοδοτικό |
220V 50/60Hz(πρότυπο))110V/60Hz(προαιρετικός)
|
| Διάσταση |
800mm*280mm*335mm |
1050mm*325mm*335mm |
| Βάρος |
38 κιλά |
45 κιλά |
Τεχνικές προδιαγραφές (ξηρή διαδικασία)
| Μοντέλο |
BXT2020-L
(0,1μm -800μm)
|
BXT2020-H
(0,1 μm-2000 μm)
|
BXT2020-H
(0,1 μm-1250 μm)
|
BXT2020-H
(0,1 μm-2800 μm)
|
| Πρότυπα εκτέλεσης |
ISO 13320:2009；GBT 19077-2016
|
| Εύρος δοκιμής |
0,1μm -800μm |
0,1 μm-2000 μm |
0,1 μm-1250 μm |
0,1 μm-2800 μm |
| Αριθμός καναλιών ανιχνευτή |
Συστοιχία πολλαπλών κατευθύνσεων ομοιόμορφου σταυρού και αντιστάθμισης περιοχής 87 καναλιών |
109 |
101 |
115 |
| Σφάλμα ακρίβειας |
<1% (τιμή D50 τυπικού δείγματος) |
| Σφάλμα επαναληψιμότητας |
<1% (τιμή D50 τυπικού δείγματος) |
| Μητρική πλακέτα εξαιρετικά υψηλής ταχύτητας |
Χρησιμοποιώντας μια μητρική πλακέτα απόκτησης υψηλής ταχύτητας με ταχύτητα δειγματοληψίας 16 bit.200 kbs, μπορούν να ληφθούν ακριβή αποτελέσματα τοποθετώντας το δείγμα στη δέσμη λέιζερ για 0,1 δευτερόλεπτα. |
| Οπτικό μοντέλο |
Πλήρης εμβέλεια πλήρης θεωρία σκέδασης Mie, συμπεριλαμβανομένης της τεχνολογίας δυναμικής αντιστάθμισης πολλαπλής σκέδασης υψηλής συγκέντρωσης |
| Μέθοδος φιλτραρίσματος |
Τεχνολογία τριών φακών Φακός μετασχηματισμού Fourier+φακός φιλτραρίσματος+κανονικός φακός μετασχηματισμού Fourier |
| Τρόπος σίτισης |
Μηχανική τροφοδοσία ρύθμισης ταχύτητας χωρίς βήμα, έλεγχος λογισμικού |
| Αθόρυβος αεροσυμπιεστής χωρίς λάδι |
Εξοπλισμένο με λειτουργία φιλτραρίσματος σκόνης για τη διασφάλιση της ακρίβειας των δοκιμών |
| Φίλτρο |
Μπορεί να φιλτράρει την υγρασία στον αέρα για να εξασφαλίσει αποτέλεσμα διασποράς |
| Προστασία από κακή λειτουργία |
Το όργανο έχει λειτουργία αυτοπροστασίας έναντι κακής λειτουργίας και δεν ανταποκρίνεται σε κακή λειτουργία |
| Παράμετροι λέιζερ |
Εισαγόμενο λέιζερ υψηλής ισχύος εξόδου οπτικών ινών με λ=650nm και p>10mW |
| Έξυπνο σύστημα διαχείρισης λέιζερ |
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του οργάνου, μόλις λάβει εντολή για εργασία, το έξυπνο σύστημα διαχείρισης θα ανάψει αμέσως το λέιζερ και το λέιζερ υψηλής απόδοσης θα φτάσει σε σταθερή κατάσταση λειτουργίας μέσα σε 3 δευτερόλεπτα |
| Εύρος συγκέντρωσης |
Ελάχιστος βαθμός σκίασης 3%, μέγιστος βαθμός σκίασης 90% (οπτική συγκέντρωση) |
| Φακός κάμερας |
Ειδική επεξεργασία διαδικασίας επίστρωσης, μετάδοση φωτεινού σήματος>99,7% |
| Μέθοδος διασποράς |
Διασπορά αέρα υψηλής πίεσης |
| Χρόνος μέτρησης |
Τυπική τιμή<10s |
| Έξυπνος τρόπος λειτουργίας |
Λογισμικό έξυπνο, πλήρως αυτόματο έλεγχο λειτουργίας |
| Θερμοκρασία περιβάλλοντος |
0°-45°C |
| Υγρασία περιβάλλοντος |
10%-85% σχετική υγρασία (χωρίς συμπύκνωση) |
| τροφοδοτικό |
110V-240V(±20V),50Hz-60Hz
|
| Διάσταση |
700mm*495mm*300mm |
700mm*495mm*300mm |
| Βάρος |
35 κιλά |
55 κιλά |
Τεχνικές προδιαγραφές (ενσωμάτωση ξηρού υγρού)
| Μοντέλο |
BXT6100-D |
BXT6200-B |
| Πρότυπα εκτέλεσης |
ISO 13320:2009；GBT 19077-2016
|
| Εύρος δοκιμής |
Υγρή διαδικασία: 0,01μm -1250μm, Ξηρή διαδικασία: 0,1μm -1250μm |
Υγρή διαδικασία: 0,01μm -2800μm, Ξηρή διαδικασία: 0,1μm -2800μm |
| Αριθμός καναλιών ανιχνευτή |
Wet 127 dry 96 (ομοιόμορφη συστοιχία πολλαπλών κατευθύνσεων αντιστάθμισης σταυρού και επιφάνειας) |
Wet 128 dry 115 (ομοιόμορφη συστοιχία πολλαπλών κατευθύνσεων αντιστάθμισης σταυρού και επιφάνειας) |
| Μητρική πλακέτα εξαιρετικά υψηλής ταχύτητας |
Χρησιμοποιώντας μια μητρική πλακέτα απόκτησης υψηλής ταχύτητας με ταχύτητα δειγματοληψίας 16 bit.200 kbs, μπορούν να ληφθούν ακριβή αποτελέσματα τοποθετώντας το δείγμα στη δέσμη λέιζερ για 0,1 δευτερόλεπτα |
| Ακρίβεια μέτρησης |
＜ ± 0,5% (τιμή D50 του εθνικού τυπικού δείγματος)
|
| Φούσκα χωρίς καυσαέρια |
Χωρίς σχεδιασμό φυσαλίδων εξάτμισης, τα δεδομένα παρεμβολών φυσαλίδων είναι πιο ακριβή |
| Παράμετρος λέιζερ |
Εισαγόμενη έξοδος οπτικών ινών υψηλής ισχύος λέιζερ ημιαγωγών με λ=635nm, μέγιστη ισχύς 20mW, διάρκεια ζωής>50000 ώρες |
| Έξυπνο σύστημα διαχείρισης λέιζερ |
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας του οργάνου, μόλις λάβει εντολή για εργασία, το έξυπνο σύστημα διαχείρισης θα ανάψει αμέσως το λέιζερ και το λέιζερ υψηλής απόδοσης θα φτάσει σε σταθερή κατάσταση λειτουργίας μέσα σε 3 δευτερόλεπτα |
| Σύστημα οπτικής ευθυγράμμισης |
Μηχανικό κέντρο + οπτικό κέντρο διπλής τοποθέτησης πλήρως αυτόματο σύστημα κεντραρίσματος |
| Τρόπος λειτουργίας |
Πλήρως αυτόματη μέτρηση με δυνατότητα επεξεργασίας SOP με ένα κλικ |
| Εύρος συγκέντρωσης |
Ελάχιστος βαθμός σκίασης 3%, μέγιστος βαθμός σκίασης 90% (οπτική συγκέντρωση) |
| Παράθυρο δείγματος |
Ειδική επεξεργασία διαδικασίας επίστρωσης, μετάδοση φωτεινού σήματος>99,7% |
| Έξυπνος τρόπος λειτουργίας |
Τόσο η στεγνή όσο και η υγρή δοκιμή είναι πλήρως αυτοματοποιημένες με λειτουργία λογισμικού με ένα κλικ |
| Εναλλαγή ξηρού υγρού |
Αυτόματη εναλλαγή λογισμικού με ένα κλικ, δεν απαιτείται χειροκίνητη λειτουργία |
| Ενσωματωμένη μέθοδος διασποράς |
υπερηχητικός |
Συχνότητα: f=40KHz, ισχύς: p=60W, χρόνος: ελεύθερα ρυθμιζόμενος; Εξοπλισμένο με δυνατότητα υπερήχων κατά της ξηρής καύσης |
| ταραχή |
ενσωματωμένη σχεδίαση ανάμειξης κυκλοφορίας, ρυθμιζόμενη ταχύτητα από 100-3950 rpm |
| Βρόχος |
Ονομαστική ταχύτητα ροής: 0-10L/min, ρυθμιζόμενη ονομαστική ισχύς: 25W |
| Ξηρή διασπορά |
Μέθοδος διασποράς |
Διασπορά αέρα υψηλής πίεσης |
| Τρόπος σίτισης |
Μηχανική τροφοδοσία κραδασμών ρύθμισης ταχύτητας χωρίς βήμα, έλεγχος λογισμικού |
| Αθόρυβος αεροσυμπιεστής χωρίς λάδι |
Εξοπλισμένο με λειτουργία φιλτραρίσματος σκόνης για εξασφάλιση ακρίβειας δοκιμών, συνεχώς ρυθμιζόμενο από 0,1-0,8 MPa |
| Φίλτρο |
Μπορεί να φιλτράρει την υγρασία στον αέρα για να εξασφαλίσει αποτέλεσμα διασποράς |
| Χρόνος μέτρησης |
Τυπική τιμή<10s |
| Θερμοκρασία περιβάλλοντος |
0°-45°C |
| Υγρασία περιβάλλοντος |
10%-85% σχετική υγρασία (χωρίς συμπύκνωση) |
| τροφοδοτικό |
110V-240V(±20V),50Hz-60Hz
|
| Διάσταση |
1050mm*505mm*335mm |
| Βάρος |
50 κιλά |
