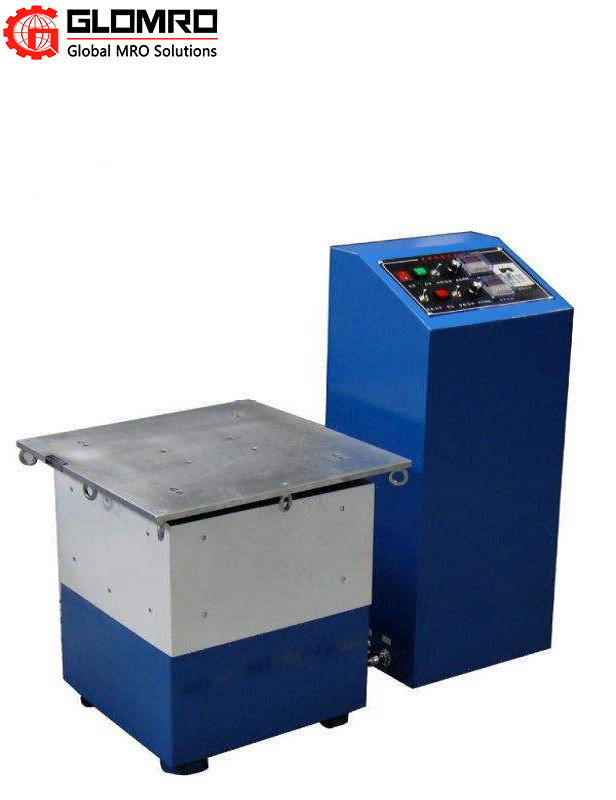

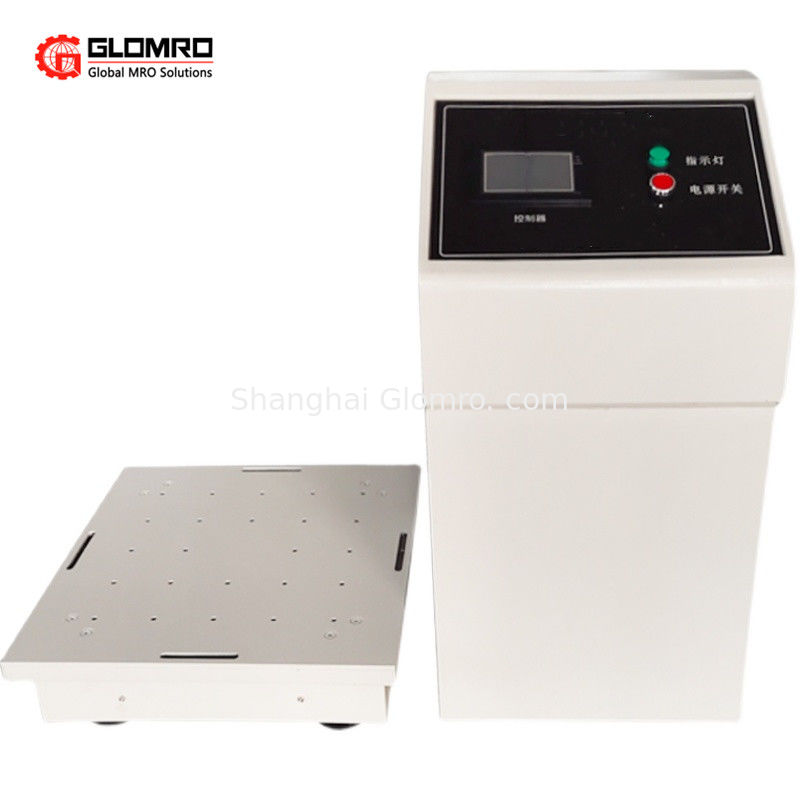

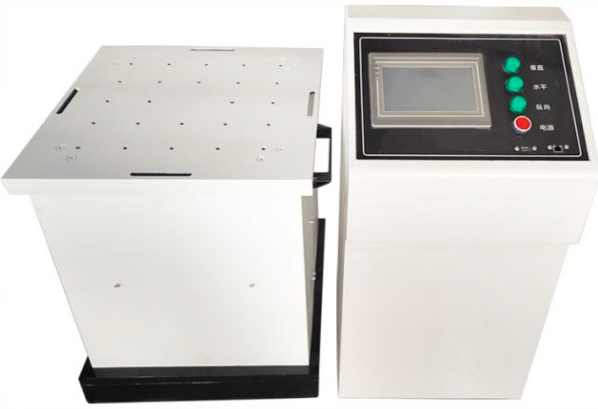

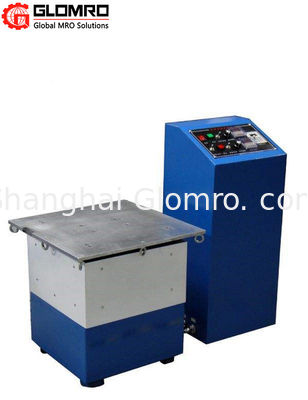

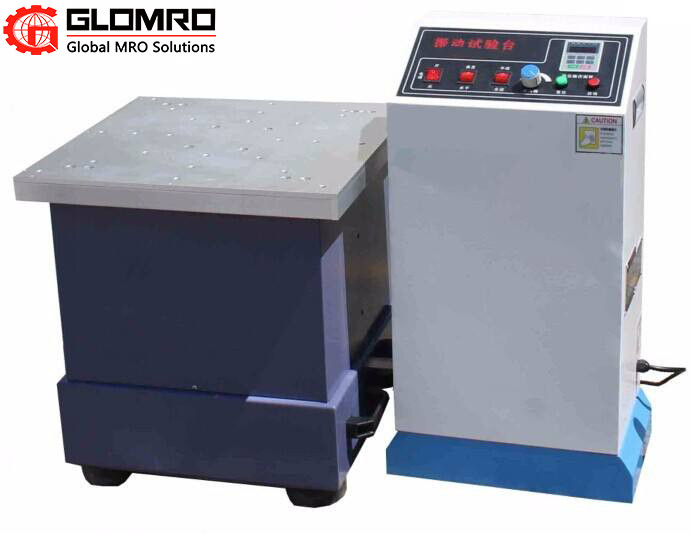

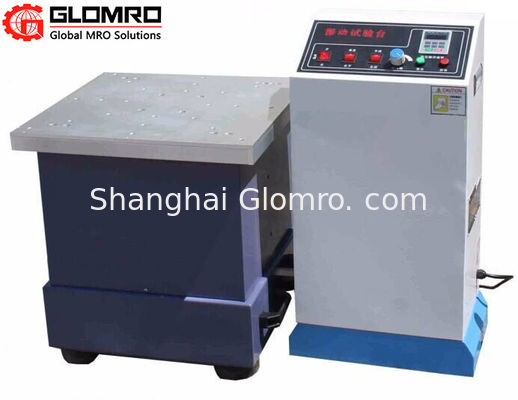

Ηλεκτρομαγνητική συσκευή δοκιμής δονήσεων υψηλής συχνότητας
Γρήγορες λεπτομέρειες
κατάλληλο για ηλεκτρονικές, ηλεκτρομηχανικές, οπτικές επικοινωνίες, συσκευασίες, αυτοκίνηταΤμήματα,παιχνίδια και άλλη βιομηχανία έρευνα,ανάπτυξη,έλεγχος ποιότητας και κατασκευή.Ελέγχου ελέγχου και γραμμής παραγωγής, γραμμής συναρμολόγησης.τελικό προϊόν για τη βελτίωση της ποιότητας του προϊόντος.Το ανεξάρτητα αναπτυγμένο σύστημα CIMS + FCS υιοθετείται για το λογισμικό του τραπεζιού κουνήματος.Οι πιο πρόσφατες διεθνείς προδιαγραφές δοκιμών δονήσεων αναφέρονται για την επιλογή της σταθερής συχνότητας, της συχνότητας σάρωσης,διπλασιασμός της συχνότηταςΠρογραμματισμός, λογάριθμοι και τυχαίες δονήσεις.
| Ονομασία προϊόντος |
Σχήμα |
κατεύθυνση δονήματος |
Μέγεθος |
Περιοχή συχνοτήτων |
Ψηλή δόνηση
δοκιμαστικό σταθμό |
BXT-160 |
κατακόρυφα |
500x500x160MM |
1~600
|
Οριζόντια δονήσεις
δοκιμαστικό σταθμό |
BXT-260 |
οριζόντια |
500x500x260MM |
1~2000 |
Τέσσερις διαστάσεις
τραπέζι κουνήματος |
BXT-360 |
Βιόρειος + οριζόντιος |
500x500x360MM |
1~3000 |
Έξι διαστάσεις
τραπέζι κουνήματος |
BXT-580 |
Πάνω και κάτω
Αριστερά και δεξιά
Μπροστά και πίσω |
500x500x580MM |
1 ~ 5000 |
| Μέγιστο φορτίο δοκιμής (KG) |
100 |
| Περιοχή συχνοτήτων (0,01Hz) |
1HZ~600HZ |
| Μέγεθος πίνακα (CM) |
50*1*50 |
| Μέγεθος σώματος ((CM) |
Βιόρειος + Οριζόντιος + εμπρός και πίσω (50*58*50) |
| Το εύρος |
0 ~ 5MM |
| Μέγιστη επιτάχυνση |
20G |
| Η κατεύθυνση δονήσεων |
Βιόρειος + οριζόντιος + εμπρός και πίσω
(αυτόματο εξαδιάστατο τραπέζι ανατροπής) |
| διαμόρφωση συχνότητας |
Οποιαδήποτε συχνότητα στην περιοχή 1-600 Hz |
| Διασκόπιση συχνότητας |
1-600Hz μπορεί να ρυθμιστεί αυθαίρετα, πραγματική πρότυπη σαρώση μπρος και πίσω |
| Προγραμματισμένη λειτουργία |
1-600Hz, 1-8 τμήματα κάθε τμήμα μπορεί να
ρυθμίζεται αυθαίρετα συχνότητα και χρόνο, μπορεί να είναι κυκλική |
| Διπλασιασμός συχνότητας |
8 τμήματα πολλαπλασιασμένα, χαμηλή έως υψηλή συχνότητα υψηλή έως χαμηλή συχνότητα χαμηλή έως υψηλή και στη συνέχεια υψηλή έως υψηλή κύκλος |
| Λογαριθμική συνάρτηση |
Πάνω στην συχνότητα, πάνω στην συχνότητα.
κάτω προς τα πάνω συχνότητα και κάτω προς τα κάτω
Τρεις τρόπους συχνότητας λογαριθμική/ανακυκλώσιμη |
| Η μορφή κύματος των δονήσεων |
Μισό κύμα/πλήρο κύμα |
| Έλεγχος χρόνου |
Οποιαδήποτε ώρα μπορεί να ρυθμιστεί |
| ακρίβεια |
Η συχνότητα μπορεί να εμφανιστεί σε 0.01Hz, ακρίβεια 0.1Hz |
| Η συνολική ισχύς |
20,6 KW. |
| Δυναμική παροχή (V) |
220v |
| Κατανοήστε τη λειτουργία |
Σινικό κύμα, FM, σαρώστε, προγραμματιζόμενο,
Διπλασιασμός συχνότητας, λογάριθμος, έλεγχο χρόνου, τυχαία δονήσεις |
ΔΥΛΛΗΣΕΙΑ
1, μέγεθος τραπεζιού (mm): 500×1000 άλλα μεγέθη μπορούν να προσαρμοστούν
2. πλάτος: 0~5 mm
3, το μέγιστο φορτίο: 100kg
4, συχνότητα: 1Hz~600Hz
5, η μέγιστη επιτάχυνση: 0 ~ 20g (1g = 9,8m/S2)
6, μορφή κύματος δόνησης: κύμα sinus (μισό κύμα, πλήρες κύμα)
7. Λειτουργία σαρώσεως (1~600Hz): (ανωτέρω συχνότητα/κάτω συχνότητα/χρονικό εύρος) μπορεί να ρυθμιστεί αυθαίρετα σε πρότυπη σαρώσεως μπρος και πίσω.
8. Προγραμματισμένη λειτουργία (1~600Hz): 1~15 τμήματα. Ο χρόνος και η συχνότητα κάθε τμήματος μπορούν να ρυθμιστούν αυθαίρετα για να επιτευχθεί η λειτουργία ανίχνευσης κύκλου.
9, κατεύθυνση δονήσεων: 1 κατακόρυφη (άξονας Z), 2 οριζόντια (άξονας X, Y), 3 κατακόρυφη + οριζόντια (άξονας Y, X, Z)
10, ακρίβεια: η συχνότητα μπορεί να εμφανιστεί σε 0,01Hz
11Δύναμη τραπεζιού αναταραχής: 4,5 kW
12, τάση τροφοδοσίας: 380V 50Hz
13, το μέγιστο ρεύμα: 10A
16, ρυθμιστής χρόνου: οποιοδήποτε χρόνο μπορεί να οριστεί (δευτερόλεπτα)
17, για να επιτευχθεί η λειτουργία: κύμα sinus, FM, συχνότητα σαρώματος, προγραμματισμένη, μέγιστη επιτάχυνση, διαμόρφωση πλάτους, έλεγχο χρόνου.
18, όργανο μέτρησης (προαιρετικό): εάν πρέπει να διαβάσετε το εύρος, την επιτάχυνση
Πλεονεκτήματα
1Οι δονήσεις στον άξονα X, Y και Z μπορούν να πραγματοποιηθούν στο ίδιο τραπέζι, με έλεγχο προγράμματος, με ακριβή καιισορροπημένη συχνότητα και χωρίς παραίτηση κατά τη διάρκεια της μακροχρόνιας λειτουργίας·
2.Με χρονοδιάγραμμα ενός σημείου, ενός τμήματος και πολλών τμημάτων.
3.Σύστημα προσαρμογής του πλάτους χωρίς βήματα, με λειτουργίες διαλογής συχνότητας και σταθεροποίησης συχνότητας, για να ανταποκρίνεταιτις απαιτήσεις δοκιμών των διαφόρων βιομηχανιών·
4- Εγκατεστημένο πρόγραμμα πρόβλεψης πλάτους, τέσσερα σημεία συγχρονισμένης διέγερσης, ομοιόμορφος πίνακας.δονήσεις·
5Το κύκλωμα αντι παρεμβολών προστίθεται για την επίλυση των παρεμβολών ισχυρού ηλεκτρομαγνητικού πεδίου σεΤο κύκλωμα ελέγχου, και το τραπέζι είναι μη μαγνητικό και στατικό.
6Είναι κατασκευασμένο από σύνθετα βιομηχανικά υλικά, ακριβής επεξεργασία, όμορφη και γενναιόδωρη πλατφόρμα,Η τεχνολογία αυτή έχει ως στόχο την εξυπηρέτηση των νέων τεχνολογιών και τη βελτίωση της λειτουργίας και ελέγχου.Ο εξοπλισμός λειτουργεί πιο σταθερά.
