Πρότυπο προϊόντων: | Bxt-yz-712 | Παροχή ηλεκτρικού ρεύματος εισαγωγής: | 220V50Hz |
---|---|---|---|
Ισχύς μηχανής: | 150W | Σειρά ευαισθησίας: | Εργαλεία 1-10 |
Ταχύτητα μετάδοσης: | 25-28 μέτρα | ||
Υψηλό φως: | Μηχανή επιθεώρησης βελόνων Benchtop,Ανιχνευτής μετάλλων βελόνων ιματισμού,Μηχανή επιθεώρησης βελόνων καπέλων |

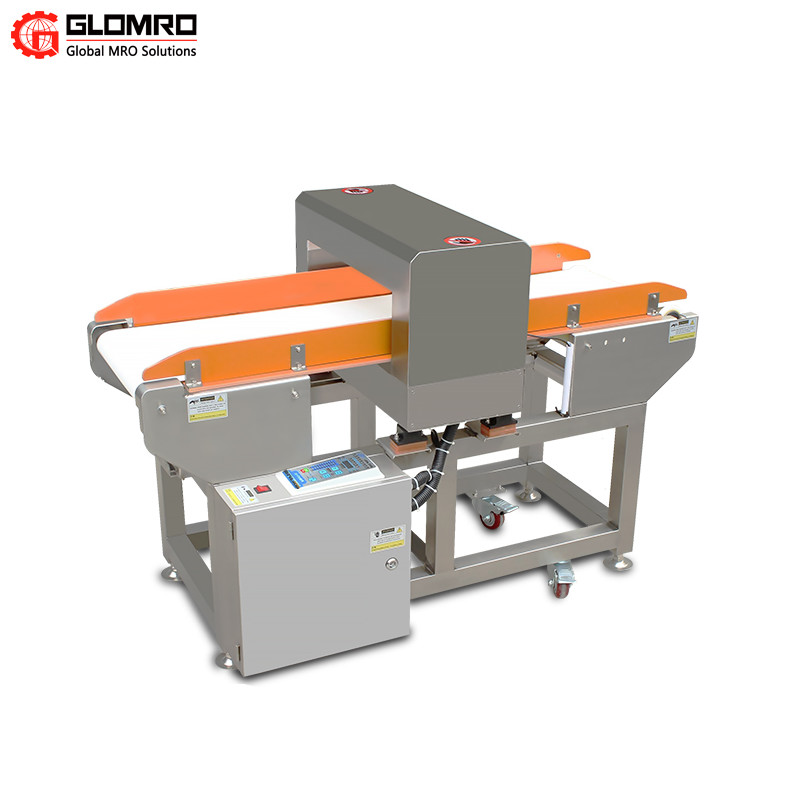

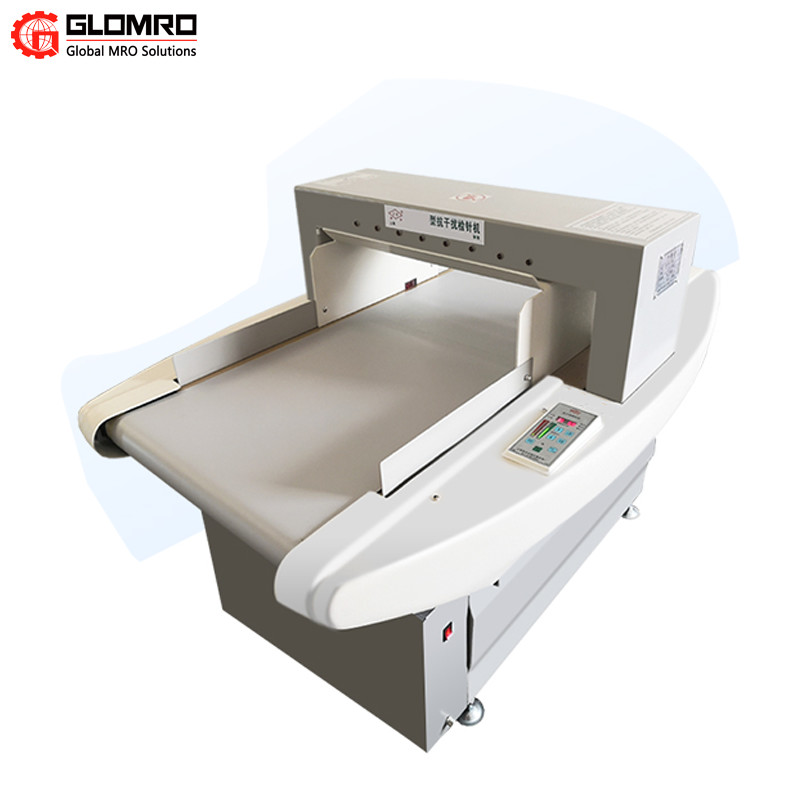

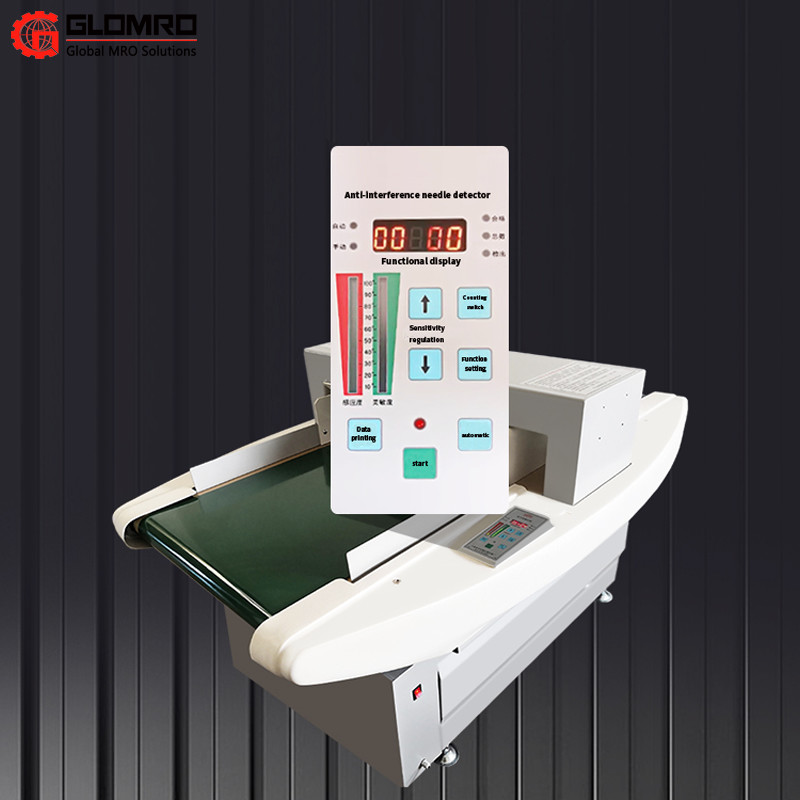

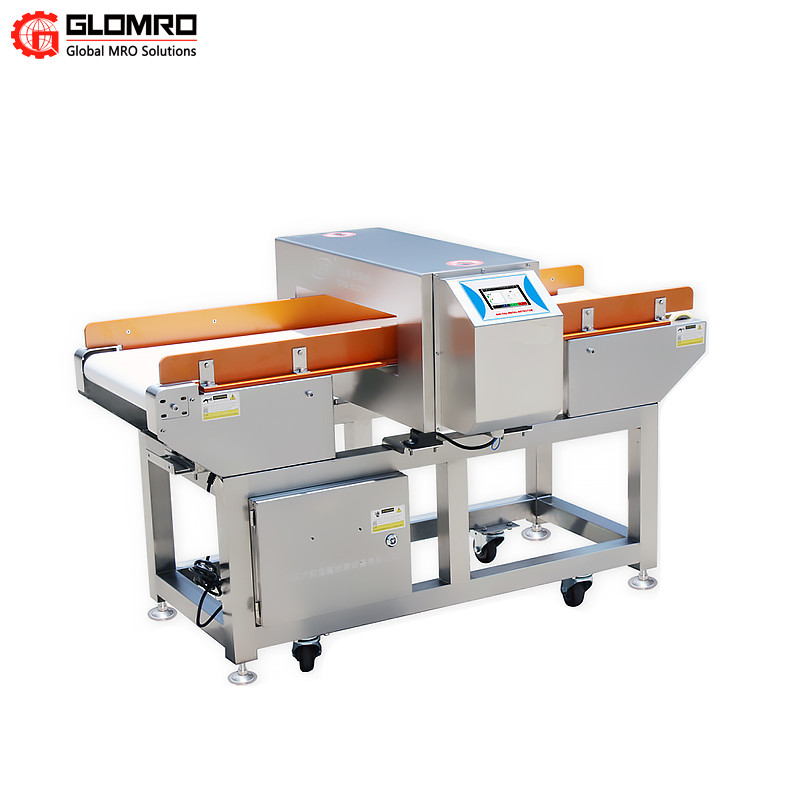

Ελεγκτής βελόνων
一, μηχανή Α που χρησιμοποιείται για τη δοκιμή
Η αρχή εργασίας της μηχανής επιθεώρησης βελόνων είναι ότι πρώτα οι ανώτεροι και χαμηλότεροι έλεγχοι λαμβάνουν και επεξεργάζονται το σήμα, και έπειτα τον ισχυρό ηλεκτρικό ενσωματωμένο φραγμό, ενσωματωμένος έλεγχος φραγμός ευαισθησίας, σήμα που λαμβάνει τον ενσωματωμένο φραγμό και τον ενσωματωμένο παραγωγή φραγμό σημάτων για να ολοκληρώσουν την εργασία ανίχνευσης.
Όταν τα αγαθά μέσω της βελόνας εξετάζουν η μηχανή έχει σπάσει τις βελόνες ή περιέχει το μέταλλο σιδήρου και άλλες ουσίες, η μηχανή δοκιμής βελόνων δεν επιτρέπονται για να περάσουν, η ανιχνευμένη μηχανή δοκιμής βελόνων μετάλλων σιδήρου θα ανησυχήσει αυτόματα, και η ζώνη μεταφορέων πίσω στην αρχική θέση των αγαθών Ο επιθεωρητής μπορεί γρήγορα να βρεί τη θέση της σπασμένης βελόνας σύμφωνα με τη θέση του σπασμένου φωτός δεικτών σημάτων βελόνων. Αντιθέτως, εάν κανένα μέταλλο δεν ανιχνεύεται, τα προϊόντα μπορούν να περάσουν μέσω του καναλιού μηχανών επιθεώρησης βελόνων. Σύμφωνα με τους κανονισμούς ότι τα κλωστοϋφαντουργικά προϊόντα εξαγωγής πρέπει να περάσουν τη σπασμένη ανίχνευση βελόνων, τα αγαθά που περνούν τη σπασμένη ανίχνευση βελόνων από τη μηχανή επιθεώρησης βελόνων μπορούν να εξαχθούν.
二, οδηγία και λειτουργούντα πρότυπα της μηχανής δοκιμής βελόνων
Το όργανο δοκιμής είναι ένα όργανο δοκιμής υψηλής ακρίβειας, έτσι ο χρήστης πρέπει να ακολουθήσει τους ακόλουθους κανόνες:
(一) μέθοδος μετακίνησης οργάνων:
1, κινούμενη μέθοδος οργάνων:
Επιλέξτε 4-6 ισχυρά άτομα, στάση και στις δύο πλευρές της μηχανής, χέρια από το χαμηλότερο όριο των δύο φτερών του οργάνου, μπορείτε να κινήσετε ολόκληρη τη μηχανή κατά βούληση. Μην πρέπει
Ένας άξονας μεταφορέων που τελειώνει μια ζώνη μεταφορέων με το χέρι. Διαφορετικά, ο άξονας μετάδοσης θα βλαφθεί, καταστρεπτικός κατά συνέπεια την επίδραση ανίχνευσης.
2, μέθοδος οργάνων ώθησης:
Υπάρχουν τέσσερα τιμόνια στο κατώτατο σημείο του οργάνου. Κατά κίνηση στο επίπεδο, μόνο δύο την άνθρωποι πρέπει να σταθούν και στις δύο πλευρές του οργάνου και να χρησιμοποιήσουν τα χέρια τους στη δύναμη προς τον προορισμό
Ακριβώς ώθηση επάνω. Αλλά δεν πρέπει να συγκρουστεί με άλλα αντικείμενα.
(二) απαιτήσεις και μέθοδοι τοποθέτησης οργάνων:
1, το όργανο δεν μπορεί να τοποθετηθεί στο εργαστήριο με τα καλώδια υψηλής τάσης, ώστε να μη από τα εξωτερικά τρέχοντα και ραδιο κύματα.
2, θέση οργάνων επάνω από το φθορισμού λαμπτήρα, πρέπει να είναι περισσότερα από δύο μέτρα μακρυά από το αεροπλάνο οργάνων, και το ανώτερο μέρος του οργάνου δεν είναι καλύτερα εγκατεστημένος ανεμιστήρας (ανώτατος ανεμιστήρας),
Επίσης για να αποφύγει την εξωτερική παρέμβαση.
3. Υπάρχουν τέσσερα μπουλόνια υποστήριξης στο κατώτατο σημείο του οργάνου, τα οποία διαδραματίζουν το ρόλο της οριζόντιας υποστήριξης ισορροπίας. Επομένως, οι τέσσερις καρφίτσες υποστήριξης πρέπει να ισοπεδωθούν πριν τη χρήση
Υποστήριξη ισορροπίας. Αυτό μπορεί να διαδραματίσει έναν αντιπαρεμβατικό ρόλο.
Πρότυπο προϊόντων | Bxt-yz-712 Bxt-yz-812 |
Bxt-yz-715 Bxt-yz-815 |
Bxt-yz-720 Bxt-yz-820 |
Bxt-yz-725 Bxt-yz-825 |
Bxt-yz-730 Bxt-yz-830 |
Παροχή ηλεκτρικού ρεύματος εισαγωγής | 220v50Hz | ||||
Δύναμη μηχανών | 150w | ||||
Σειρά ευαισθησίας | Εργαλεία 1-10 | ||||
Ταχύτητα μετάδοσης | 25-28 μέτρα | ||||
Ύψος χιλ. επιθεώρησης | 120 | 150 | 200 | 250 | 300 |
Ακρίβεια χιλ. επιθεώρησης | Σφαίρα diameter≥1.0 σιδήρου | Σφαίρα diameter≥1.2 σιδήρου | Σφαίρα diameter≥1.5 σιδήρου | Σφαίρα diameter≥2.0 σιδήρου | Σφαίρα diameter≥2.5 σιδήρου |
Πλάτος χιλ. επιθεώρησης | 600mm | ||||
Μέγεθος εκατ. προϊόντων | 165*103*92 | 165*103*95 | 165*103*100 | 165*103*105 | 165*103*110 |
Καθαρό βάρος κλ | 160 | 160 | 165 | 165 |
170 |
Πρότυπος αριθμός | Bxt-yz-ST | Bxt-yz-ST12 | Bxt-yz-ST15 | Bxt-yz-ST20 | Bxt-yz-ST25 | Bxt-yz-ST30 | Bxt-yz-ST35 | Bxt-yz-ST40 |
Διάμετρος σφαιρών σιδήρου | 0.5Фmm | 0.8Φmm | 1Φmm | 1.01.2Φmm | 1.2Φmm | 1.5Φmm | 2Φmm | 2.5Φmm |
Μη σιδηρούχα μέταλλα όπως ο χαλκός και το αργίλιο | 1Фmm | 1.2Φmm | 1.3Φmm | 1.5Φmm | 2Φmm | 2.5Φmm | 3.5Φmm | 4Φmm |
Διάμετρος SUS του ανοξείδωτου | 1.2Фmm | 1.5Φmm | 1.8Φmm | 1.8Φmm | 2.5Φmm | 3.5Φmm | 4Φmm | 4.5Φmm |
Ευαίσθητο εργαλείο | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 | X1-300 Y1-300 |
Ύψος χιλ. επιθεώρησης | 100 | 120 | 150 | 200 | 250 | 300 | 350 | 400 |
Πρότυπος αριθμός | Bxt-yz-Al |
Παροχή ηλεκτρικού ρεύματος εισαγωγής | 220v50Hz |
Δύναμη μηχανών | 60W |
Δύναμη μηχανών | 90W |
Μέγεθος χιλ. προϊόντων | 1330*700*930MM |
